Il motivo: Ogni superficie ha un sistema di coordinate locale (x, y, z) in RFEM. Le coordinate x e y si trovano nella superficie, z è perpendicolare alla superficie.
I lati superiore e inferiore di una superficie sono determinati dalla direzione dell'asse z. La direzione in cui punta l'asse z locale è il lato inferiore di una superficie. Normalmente, questo asse z locale punta verso il basso. A seconda della direzione di definizione delle linee del contorno e dell'ordine in cui le linee sono state cliccate, potrebbe anche essere possibile che l'asse z locale punti verso l'alto.
Tuttavia, questo può essere corretto molto facilmente. Si prega di visualizzare prima i sistemi di coordinate della superficie locale. Procedi come segue:
Attiva il navigatore Visualizza sul lato sinistro dello schermo. Puoi farlo utilizzando la seconda scheda nella parte inferiore del navigatore. Qui è possibile impostare tutte le proprietà di visualizzazione in una struttura ad albero.
Aprire il ramo "Modello" → "Superfici" e attivare la casella di controllo davanti alla voce "Sistemi di assi delle superfici x, y, z".

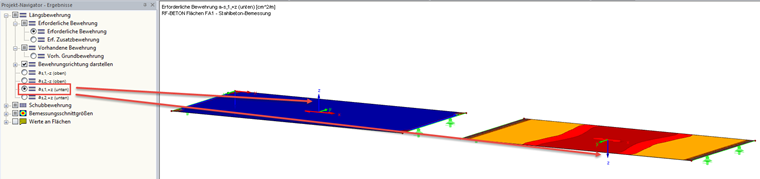

L'armatura inferiore si trova sul lato della piastra dove la direzione z è positiva.
Per invertire la direzione dell'asse z locale, fare clic con il pulsante destro del mouse sulla superficie pertinente e selezionare "Inverti il sistema di assi locali" nel menu di scelta rapida.
DIN EN 1992-1-1/NA/A1:2015-12 (Germania)
ÖNORM B 1992-1-1:2018-01 (Austria)
NBN EN 1992-1-1 ANB:2010 (Belgio)
BDS EN 1992-1-1:2005/NA:2011 (Bulgaria)
EN 1992-1-1 DK NA:2013 (Danimarca)
NF EN 1992-1-1/NA:2016-03 (Francia)
SFS EN 1992-1-1/NA:2007-10 (Finlandia)
UNI EN 1992-1-1/NA:2007-07 (Italia)
LVS EN 1992-1-1:2005/NA:2014 (Lettonia)
LST EN 1992-1-1:2005/NA:2011 (Lituania)
MS EN 1992-1-1:2010 (Malesia)
NEN-EN 1992-1-1+C2:2011/NB:2016 (Paesi Bassi)
NS EN 1992-1 -1:2004-NA:2008 (Norvegia)
PN EN 1992-1-1/NA:2010 (Polonia)
NP EN 1992-1-1/NA:2010-02 (Portogallo)
RS EN 1992-1-1:2004/NA:2008 (Romania)
SS EN 1992-1-1/NA:2008 (Svezia)
SS EN 1992-1-1/NA:2008-06 (Singapore)
STN EN 1992-1-1/NA:2008-06 (Slovacchia)
SIST EN 1992-1-1:2005/A101:2006 (Slovenia)
UNE EN 1992-1-1/NA:2013 (Spagna)
CSN EN 1992-1-1/NA:2016-05 (Repubblica Ceca)
BS EN 1992-1-1:2004/NA:2005 (Regno Unito)
TKP EN 1992-1-1:2009 (Bielorussia)
CYS EN 1992-1-1:2004/NA:2009 (Cipro)
