Отображение изобаны для внутренних сил не соответствует цветовой гамме панели управления. Это происходит только для расчетных сочетаний. В чем объяснение этого?

Ответ

При отображении результатов в RC, результаты max и min поверхности отображаются одновременно по умолчанию.

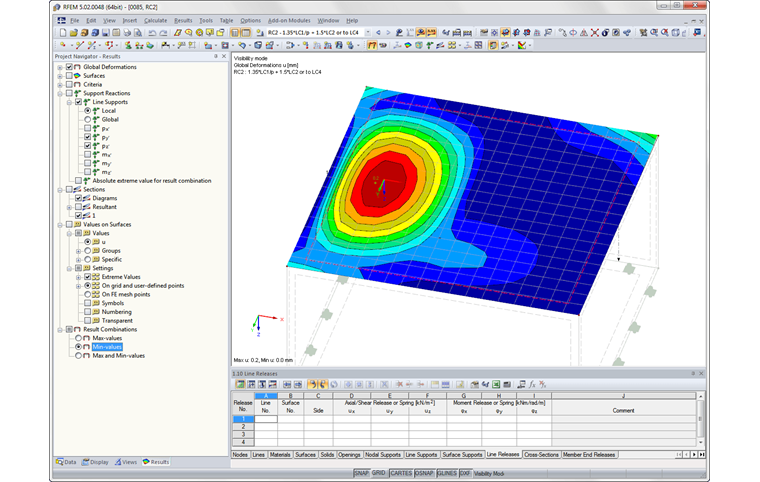

В данной модели результаты min показаны для представления в направлении Z (вид сверху). Если немного повернуть модель, то увидите максимальные результаты с нижней стороны.

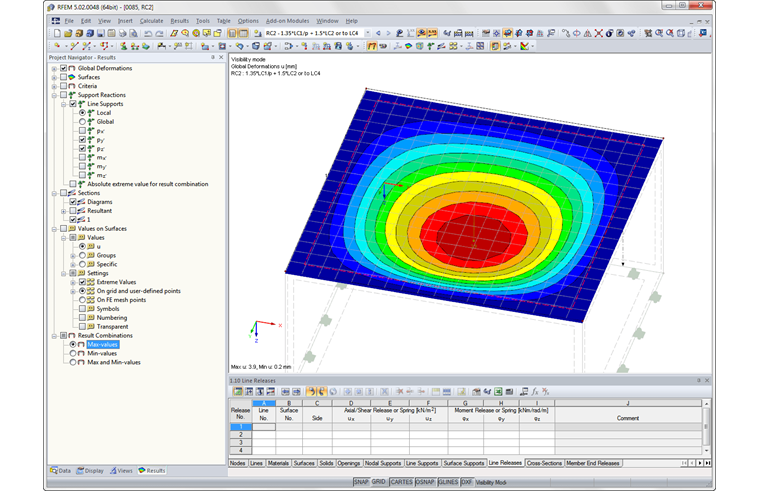

Также можно отключить одновременное отображение и отобразить только максимальное или только минимальное значение. Для этого, используйте опцию в нижней части навигатора «Результаты» (см. Рисунки).
