Dotaz

Zobrazení izoploch pro vnitřní síly neodpovídá stupnici barev v panelu výsledků. K tomu dochází ale pouze u kombinací výsledků. Máte pro to nějaké vysvětlení?


Odpověď:

Při zobrazení výsledků kombinace výsledků je přednastavené, že se současně zobrazí maximální a minimální hodnoty výsledků pro plochy.

Ve Vašem systému jsou při pohledu ve směru osy Z (půdorys) viditelné minimální hodnoty výsledků. Pokud trochu natočíte model, uvidíte na dolní straně maximální hodnoty výsledků.

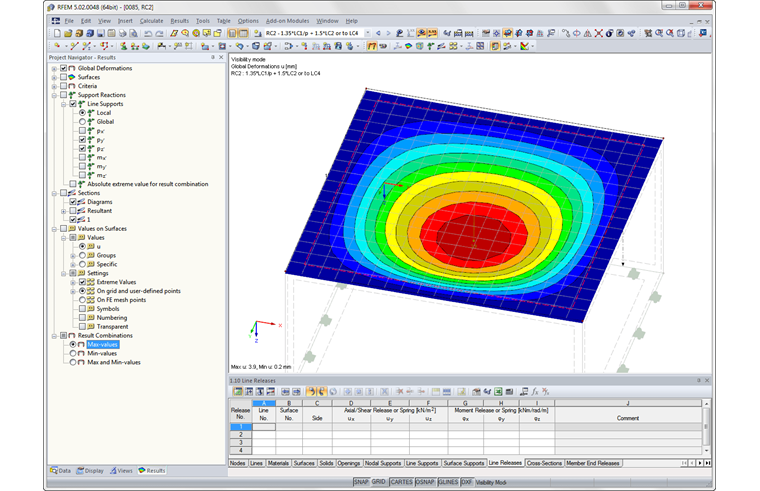

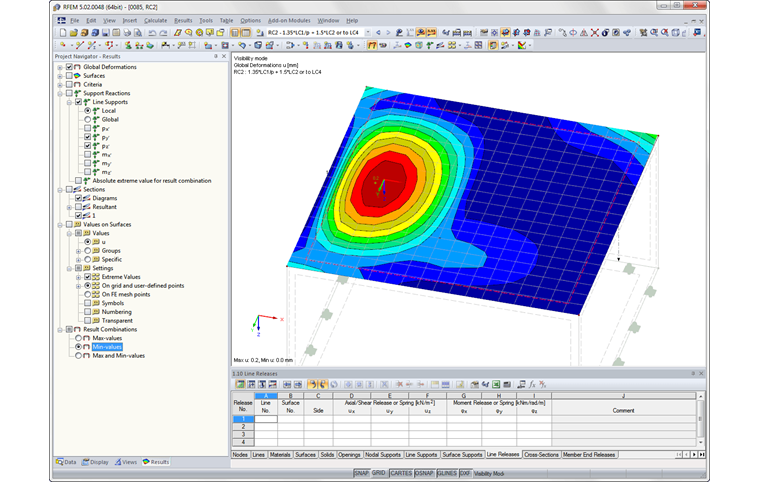

Je také možné současné zobrazení deaktivovat a místo toho zobrazit pouze maximální nebo pouze minimální hodnoty. K tomuto účelu použijte možnosti v dolní části navigátoru "Výsledky" (viz obrázky).
