Die Isoflächendarstellung für Schnittgrößen stimmt mit der Farbskala im Ergebnispanel nicht überein. Dies kommt aber nur bei Ergebniskombinationen vor. Haben Sie eine Erklärung?

Antwort

Bei der Anzeige von EK-Ergebnissen ist voreingestellt, dass die max- und min-Flächenergebnisse gleichzeitig dargestellt werden.

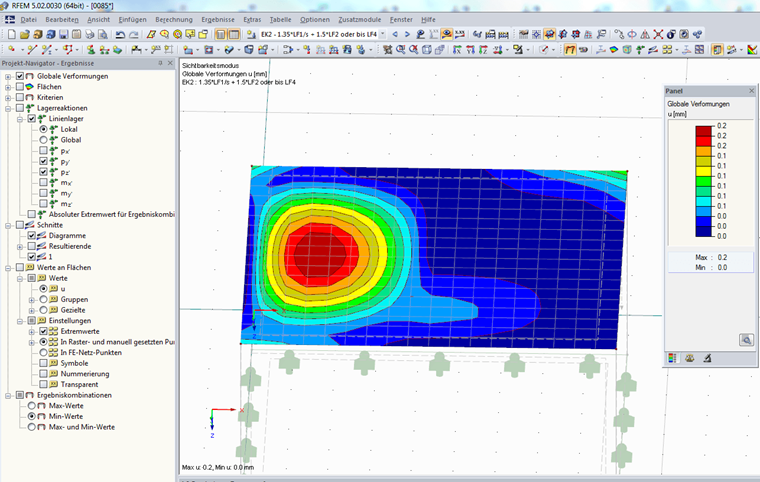

Bei Ihrem System sind bei der Ansicht in Z-Richtung (Draufsicht) die min-Ergebnisse sichtbar. Wenn Sie das Modell ein wenig drehen, so erkennen Sie auf der Unterseite die max-Ergebnisse.

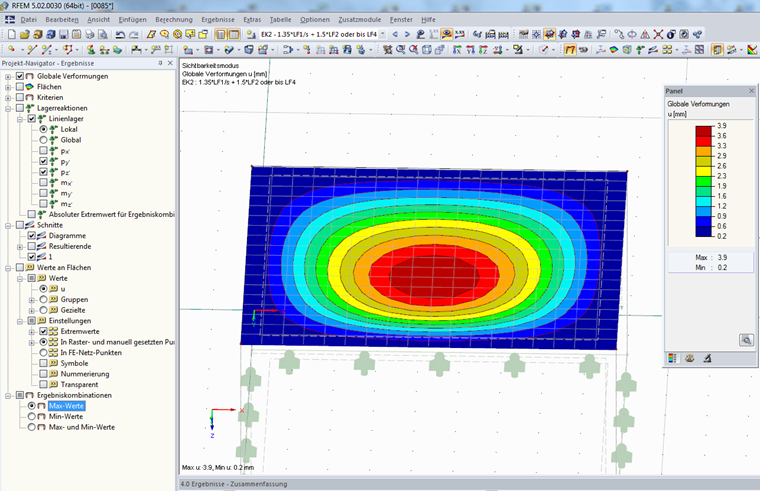

Es ist auch möglich, die gleichzeitige Anzeige auszuschalten und stattdessen nur die max- oder nur die min-Werte darzustellen. Nutzen Sie hierzu die Optionen im unteren Bereich des "Ergebnisse"-Navigators (siehe Bilder).
