Podczas wyświetlania wyników KW maksymalne i minimalne powierzchnie są wstępnie wyświetlane jednocześnie.

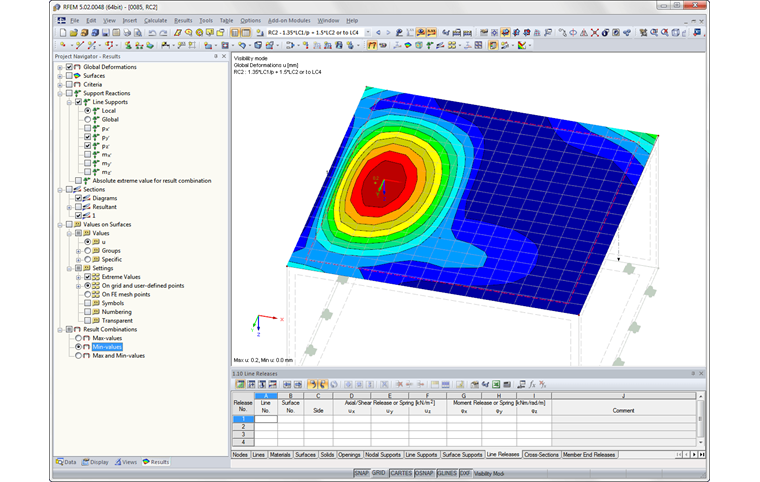

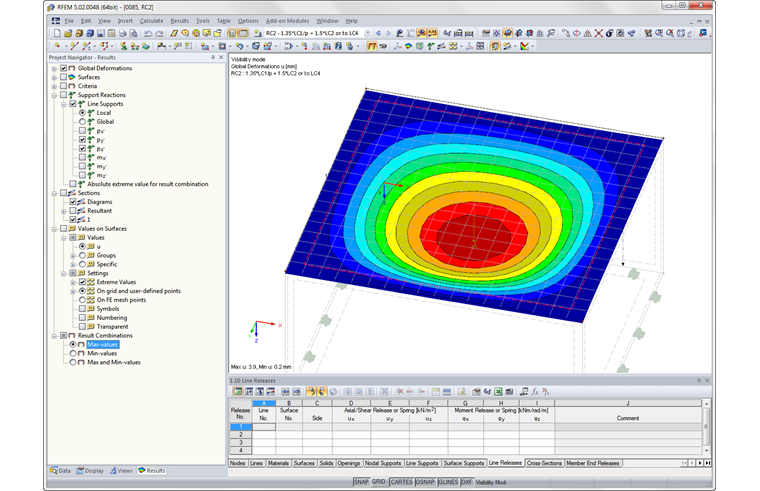

W układzie konstrukcyjnym minimalne wyniki są widoczne podczas przeglądania w kierunku Z (widok z góry). Jeśli lekko obrócisz model, na dole strony zobaczysz maksymalne wyniki.
Można też wyłączyć jednoczesne wyświetlanie i zamiast tego wyświetlać tylko wartości maksymalne lub minimalne. Skorzystaj z opcji w dolnej części nawigatora „Wyniki” (patrz rysunki).
