Вопрос

В таблицах, отображающих внутренние силы стержней, я вижу, что некоторые координаты x встречаются дважды с описанием «слева» и «справа». Что это значит?


Ответ:

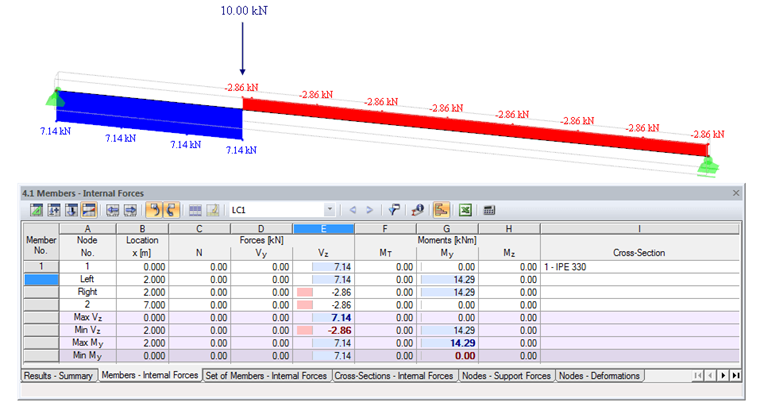

В этих местах имеются разрывы, например, из-за сосредоточенной нагрузки. Обозначения узла «Левый» и «Правый» указывают внутренние силы на гранях разреза.
