Dans les tableaux affichant les efforts internes des barres, certaines positions x apparaissent deux fois avec les descriptions « Gauche » et « Droite ». Qu’est-ce que cela signifie ?

Q: Dans les tableaux affichant les efforts internes des barres, certaines positions x apparaissent deux fois avec les descriptions « Gauche » et « Droite ». Qu’est-ce que cela signifie ?

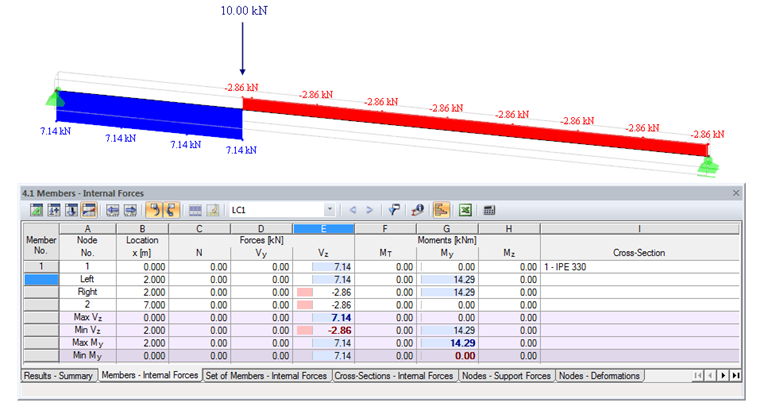

Il existe des discontinuités à ces emplacements, dues par exemple à une charge concentrée. Les descriptions « Gauche » et « Droite » indiquent les efforts internes sur les faces de la coupe.

Question

Dans les tableaux affichant les efforts internes des barres, certaines positions x apparaissent deux fois avec les descriptions &#171; Gauche &#187; et &#171; Droite &#187;. Qu’est-ce que cela signifie ?

Accepted Answer

Il existe des discontinuit&#233;s &#224; ces emplacements, dues par exemple &#224; une charge concentr&#233;e. Les descriptions &#171; Gauche &#187; et &#171; Droite &#187; indiquent les efforts internes sur les faces de la coupe.
