Odpověď:

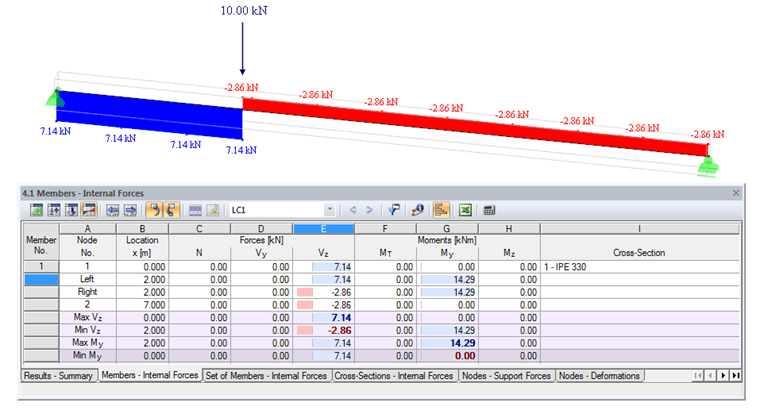

V těchto místech se vyskytují nespojitosti např. v důsledku osamělého zatížení. Pomocí "Vlevo" a "Vpravo" jsou vnitřní síly označené na stranách řezu.
Dotaz
V tabulkách vnitřních sil prutů se některá místa x zobrazí dvakrát s označením "Vlevo" a "Vpravo". Co to znamená?
