Risposta:

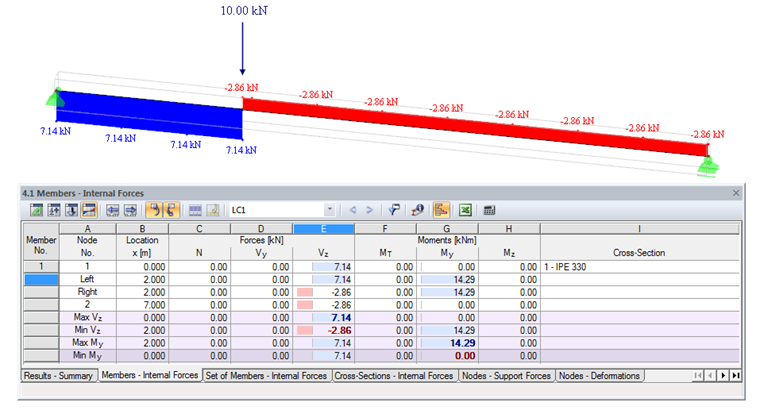

Ci sono discontinuità disponibili in queste posizioni, ad esempio, a causa di un carico concentrato. Le descrizioni dei nodi "Sinistra" e "Destra" indicano le forze interne sulle facce di taglio.
Domanda
Nelle tabelle che mostrano le forze interne delle aste, posso vedere alcune posizioni x che si verificano due volte con la descrizione "Sinistra" e "Destra". Cosa significa?
