FAQ 000622 RU

1. декабря 2017

Моделирование | Конструкция RFEM

Мне нужно проанализировать здание по полу. Можно ли в RFEM вставлять опорные силы рассчитанной модели в новую модель в качестве нагрузок?

Ответ

В программе RFEM можно импортировать нагрузки в качестве опорных нагрузок из других моделей.

Опорные нагрузки могут быть импортированы в текущее загружение из других моделей RFEM в качестве узловых и опорных сил линии. Для этого, выберите в меню инструменты «Инструменты» -> «Реакции поддержки поддержки как нагрузки».

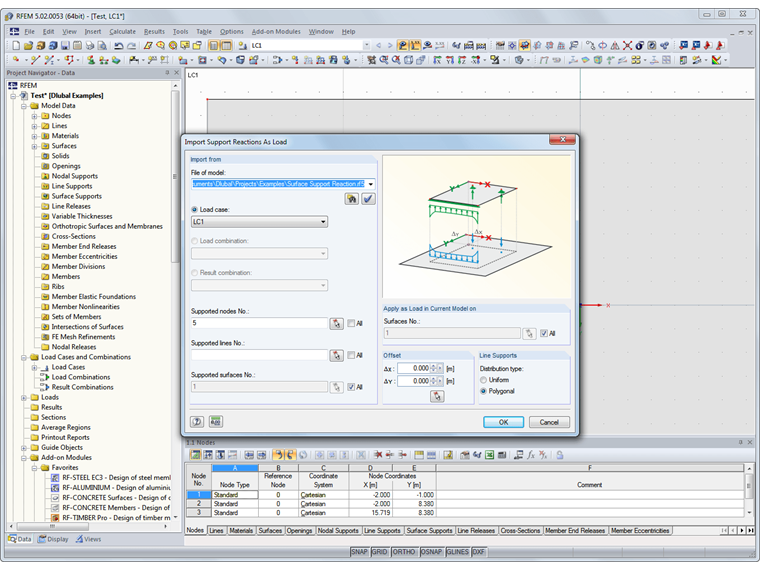

Появится диалоговое окно, в котором будет определяться модель, из которой требуется импортировать нагрузки. Кроме того, вам необходимо указать номера LC, CO или RC, а также соответствующие поверхности, узлы и линии, реакции на опоры релевантны.

Также можно определить положение нагрузки. Пожалуйста, обратите внимание, что другая модель должна быть рассчитана и сохранена (опция).

Пожалуйста, обратите внимание, что его нельзя импортировать с 3D на двумерную пластину.

Ключевые слова

Пули Опорная нагрузка 2D Силы поддержки Орканы
