Pytanie

Muszę przeanalizować budynek według kondygnacji. Czy w programie RFEM można wstawić siły podporowe z obliczonego modelu do nowego modelu jako obciążenia?

Odpowiedź:

Obciążenia podporowe z innych modeli programu RFEM można importować do bieżącego przypadku obciążenia jako siły węzłowe lub liniowe. Jednak siły podporowe wynikające z posadowienia powierzchni oraz poziome obciążenia podporowe nie mogą być przenoszone. Funkcja przeniesienia obciążenia dostępna jest w menu "Narzędzia" → "Importuj reakcje podporowe jako obciążenie".

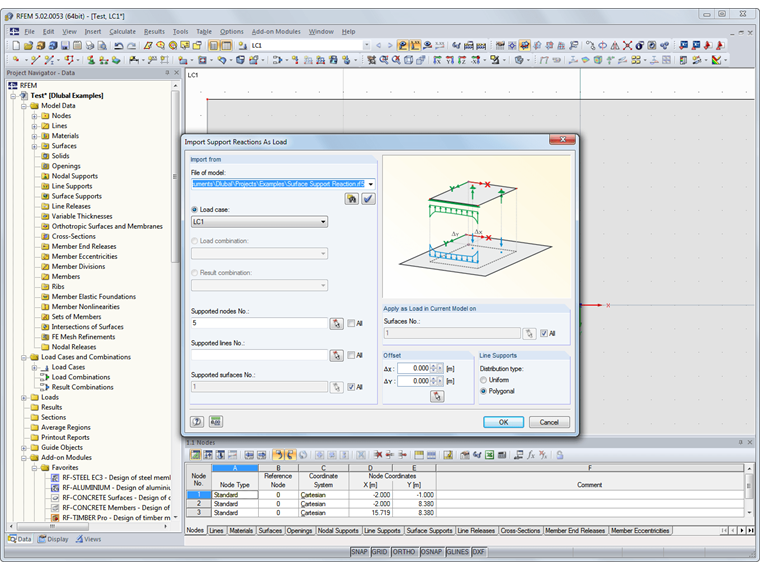

W odpowiednim oknie dialogowym należy określić model, z którego mają zostać przeniesione obciążenia. Ponadto, konieczne jest wprowadzenie numeru KO, KO lub KO oraz powierzchni, węzłów i linii, których reakcje podporowe są uwzględniane.

Należy pamiętać, że należy obliczyć drugi model.

Nie ma możliwości importu obciążeń z modeli 3D do płyty 2D. Przenoszone są tylko obciążenia w kierunku Z.

Importuj reakcje podporowe jako obciążenie

Autor

Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
