J'ai besoin d'analyser un bâtiment par étage. Est-il possible dans RFEM d'insérer les forces d'appui d'un modèle calculé dans un nouveau modèle en tant que charges?

Réponse

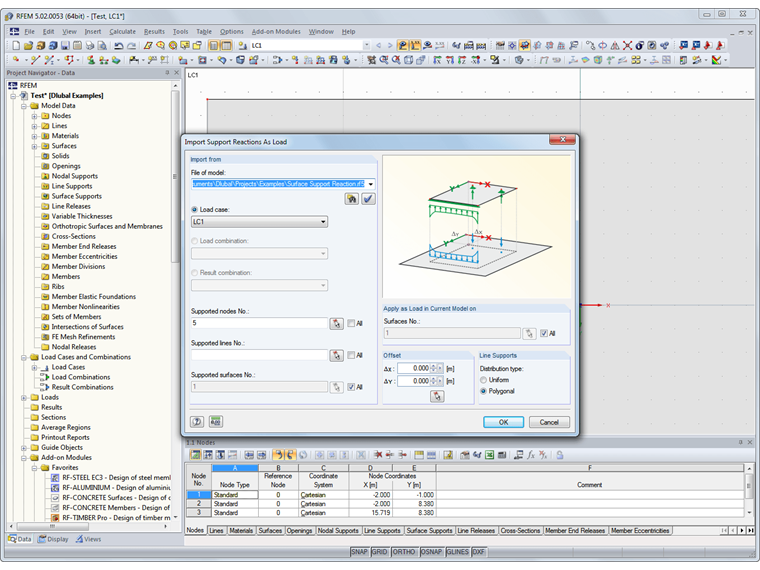

Les charges d'appui d'autres modèles RFEM peuvent être importées dans le cas de charge actuel sous forme de forces d'appui nodales et linéiques. Cependant, les efforts d'appui résultant de la fondation surfacique ainsi que les charges d'appui horizontales ne peuvent pas être transférés. La fonction permettant le transfert de charge est disponible dans le menu «Outils» → «Importer les réactions d'appui comme charge».

Dans la boîte de dialogue correspondante, spécifiez le modèle à partir duquel les charges doivent être transférées. De plus, vous devez entrer le numéro de CC, de CO ou de CR et les surfaces, nœuds et lignes dont les réactions d'appui sont considérées.

Veuillez noter que l'autre modèle doit être calculé.

Il n'est pas possible d'importer des charges de modèles 3D dans une plaque 2D. Les charges dans la direction Z sont transférées uniquement.

Mots-clés

Par étage Charge d'appui 2D Réactions d'appui Appliquer importer les réactions d'appui comme des charges
