1. diciembre 2017

000622

Markus Baumgärtel

Modelado | Estructura

RFEM

Necesito analizar un edificio por pisos. ¿Se pueden insertar las fuerzas en los apoyos de un modelo calculado en un nuevo modelo como cargas en RFEM?

Respuesta

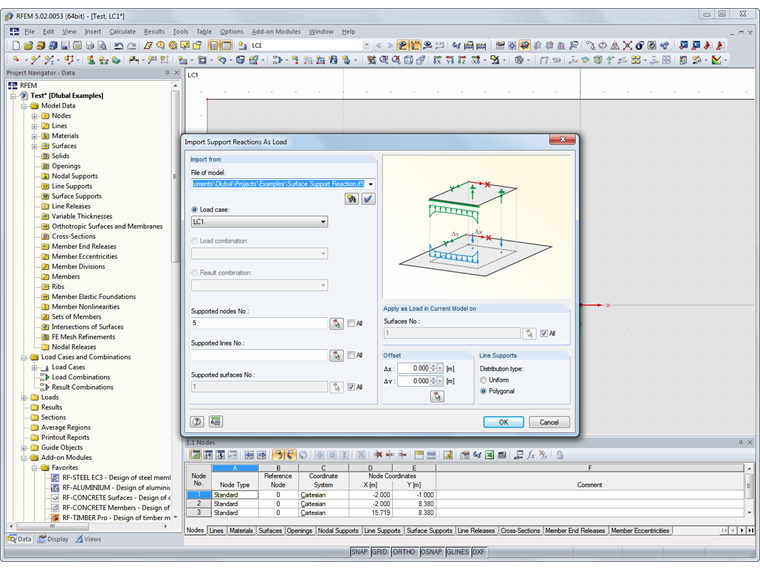

Las cargas en los apoyos de otros modelos de RFEM se pueden importar en el caso de carga actual como fuerzas en apoyos en nudo o línea. Sin embargo, las fuerzas en los apoyos resultantes de la cimentación de superficie así como las cargas horizontales en los apoyos no se pueden transferir. La función que permite la transferencia de carga está disponible en el elemento de menú "Herramientas" → "Importar reacciones en apoyo como carga".

En el cuadro de diálogo respectivo, especifique el modelo desde el cual se deben transferir las cargas. Además es necesario introducir el número del CC, CO o CR y las superficies, nudos y líneas cuyas reacciones en los apoyos se consideran.

Tenga en cuenta que se debe calcular el otro modelo.

No es posible importar cargas de modelos 3D en una placa 2D. Las cargas en la dirección Z solo se transfieren.

Palabras clave

Por piso Carga en apoyo 2D Reacciones en los apoyos Aplicar y siguiente Importar reacciones en apoyo como carga
