Где можно найти результаты контактного напряжения (давление грунта) для основания упругой поверхности или упругого основания стержня, отображаемого на экране?

Ответ

Результаты напряжений грунта в программе RFEM называются «контактными напряжениями» и отображаются в модели с помощью навигатора результатов .

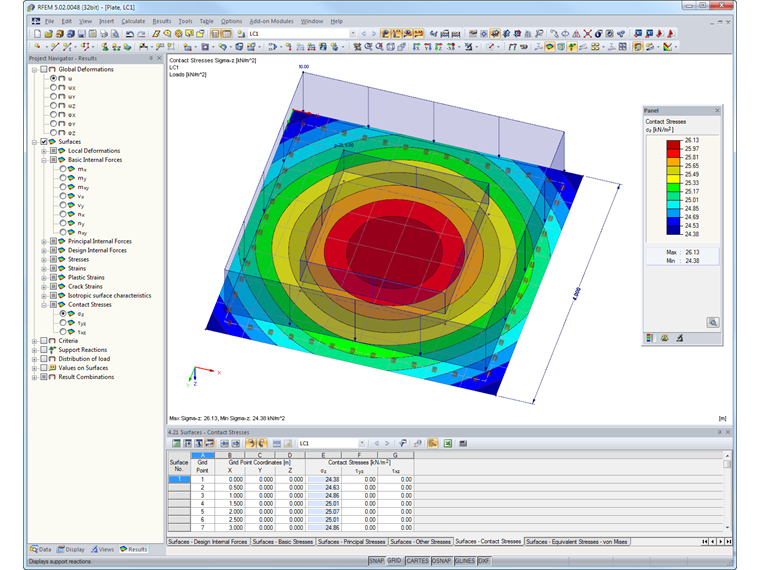

В каждом разделе «Поверхности и стержни» можно выбрать контактные напряжения для отображения. Для поверхностей, например, sigma-z представляет напряжение при переходе к фундаменту (см. Рисунок).

Табличный вывод направляется в таблицы результатов 4,21 поверхности - контактные напряжения и 4,7 бар - контактные силы. Для поверхностей также можно отобразить общую сумму контактных напряжений отдельных поверхностей, используя Таблицу 4.21. Поверхности - Контактные напряжения.

Эти таблицы также отображаются в протоколе.

Ключевые слова

Контактное напряжение давление грунта Упругое основание Sigma-z
