Wie werden die Ergebnisse der Kontaktspannung (Sohlspannung) aus Flächenbettung bzw. Stabbettung am Modell angezeigt?

Antwort

Die Ergebnisse der Sohlspannungen werden in RFEM als "Kontaktspannungen" bezeichnet und werden mithilfe des Ergebnisse-Navigators am Modell angezeigt.

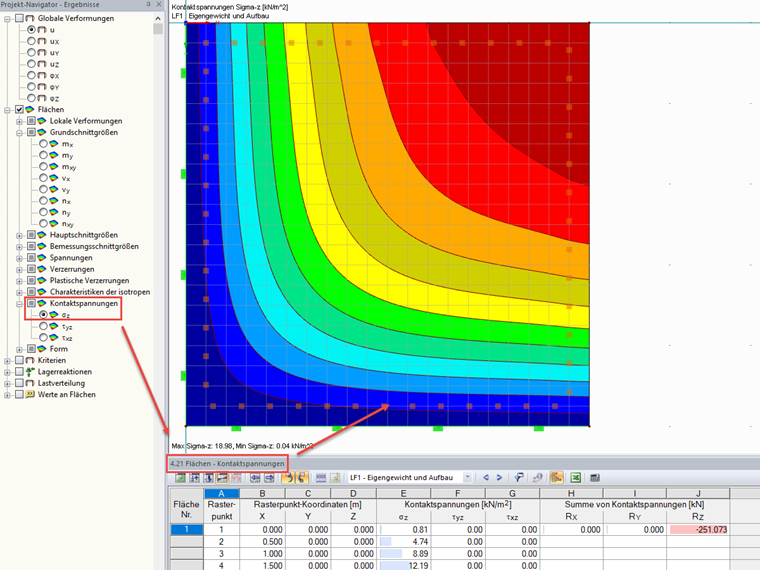

Jeweils unter dem Abschnitt der Flächen und der Stäbe können Sie die Kontaktspannungen zur Anzeige anwählen. Für Flächen stellt z. B. sigma-z die Spannung im Übergang zur Bettung dar (siehe Bild).

Tabellarisch erfolgt die Ausgabe in den Ergebnismasken 4.21 Flächen - Kontaktspannungen und 4.7 Stäbe - Kontaktkräfte. Für Flächen ist auch die Ausgabe der Gesamtsumme von Kontaktspannungen der einzelnen Flächen über die Tabelle 4.21 Flächen - Kontaktspannungen möglich.

Diese Tabellen werden auch im Ausdruckprotokoll wiedergegeben.
