Zobrazení kontaktních napětí

Jak se na modelu zobrazují výsledky kontaktního napětí (kontaktní tlakové napětí) z pružného podloží plochy nebo prutu?


Odpověď:

V programu RFEM se výsledky tlaku v základové spáře označují jako „kontaktní napětí“ a lze je zobrazit na modelu pomocí navigátoru Výsledky.

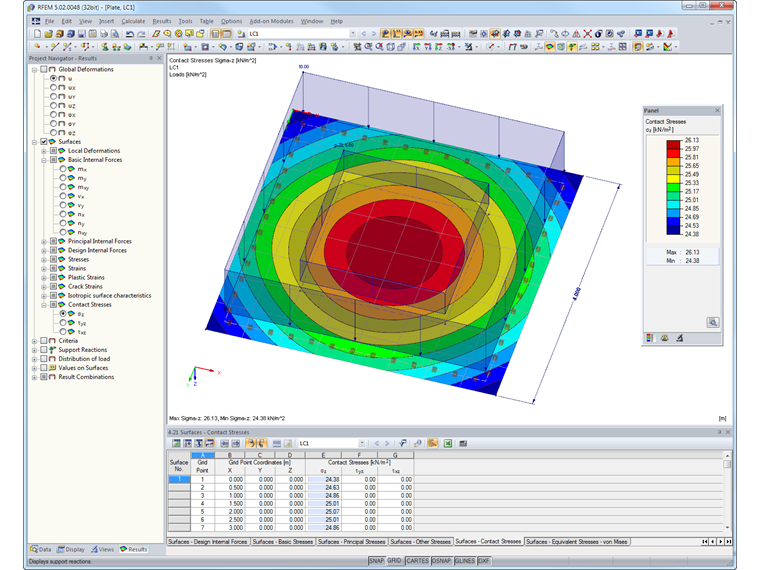

Jeweils unter dem Abschnitt der Flächen und der Stäbe können Sie die Kontaktspannungen zur Anzeige anwählen. U ploch např. sigma-z představuje napětí v přechodu na podloží (viz obrázek).

Tabellarisch erfolgt die Ausgabe in den Ergebnismasken 4.21 Flächen - Kontaktspannungen und 4.7 Stäbe - Kontaktkräfte. Für Flächen ist auch die Ausgabe der Gesamtsumme von Kontaktspannungen der einzelnen Flächen über die Tabelle 4.21 Flächen - Kontaktspannungen möglich.

Tyto tabulky se znovu zobrazí také v tiskovém protokolu.


Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
