Результаты RFEM

Что я могу сделать с помощью результирующего луча?

Ответ

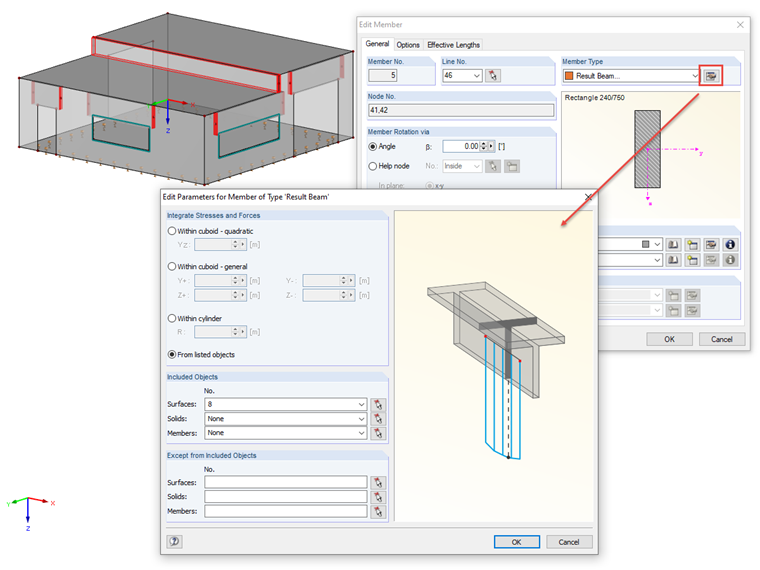

Тип стержня Result Beam - это виртуальный стержень, который не имеет жесткости. Его можно определить свободным и независимым от конструкции. Он используется для интегрирования внутренних сил стержней, поверхностей и твердых тел, чтобы показать их в качестве внутренних сил стержней. С помощью данного типа стержня можно значительно упростить оценку результатов глубоких балок

Определяя сечение, можно использовать результирующий балл также для расчета в дополнительных модулях, таких как RF-STEEL EC3 или RF-CONCRETE Members.

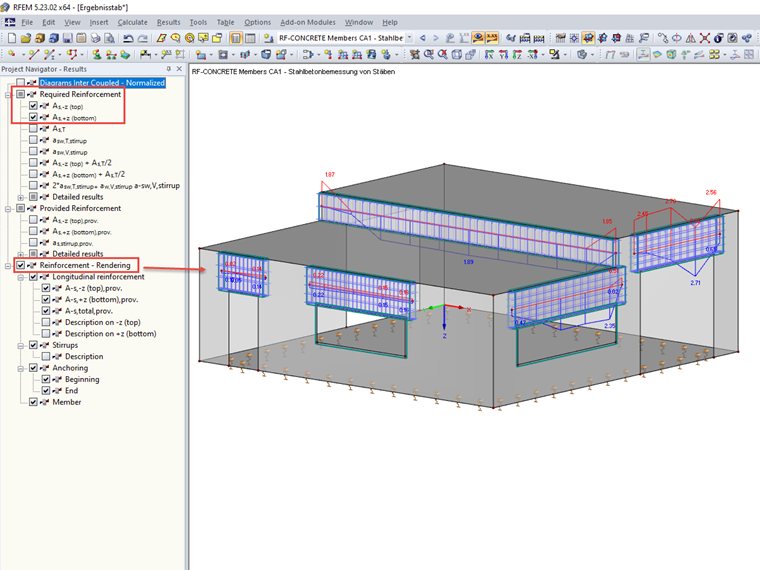

В качестве примера, на графике показано определенное усиление оконных и дверных перемычек и потолок с раздельным уровнем.

Ключевые слова

Интеграция напряжений Интеграция внутренних сил
