FAQ 001454 PL

1. grudnia 2017

Wyniki RFEM

Co mogę zrobić z belką wynikową?

Odpowiedź

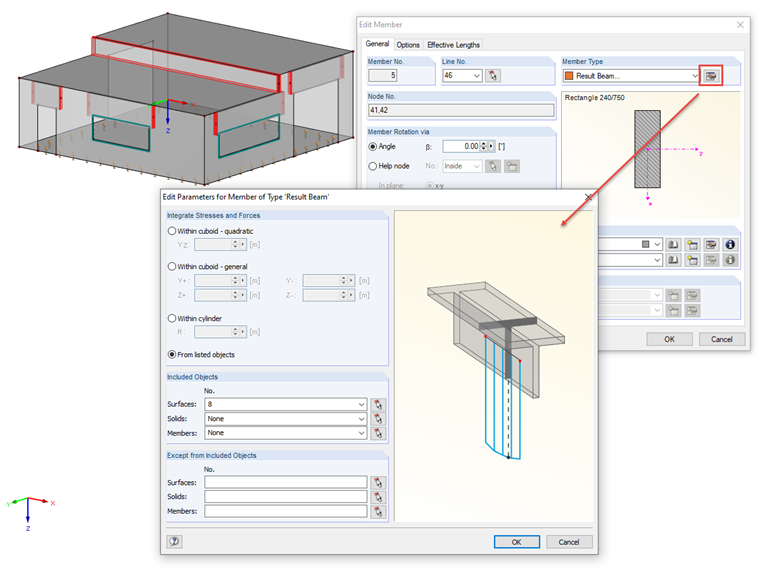

Typ pręta Belka wynikowa jest to pręt wirtualny, który nie ma sztywności. Można ją zdefiniować jako swobodną i niezależną od konstrukcji. Służy do zintegrowania sił wewnętrznych prętów, powierzchni i brył w celu pokazania ich jako sił wewnętrznych pręta. Ten typ pręta umożliwia znaczne uproszczenie analizy głębokich belek

Poprzez zdefiniowanie przekroju belkę wynikową można wykorzystać również do obliczeń w modułach dodatkowych, takich jak pręty RF-STEEL EC3 lub RF-CONCRETE.

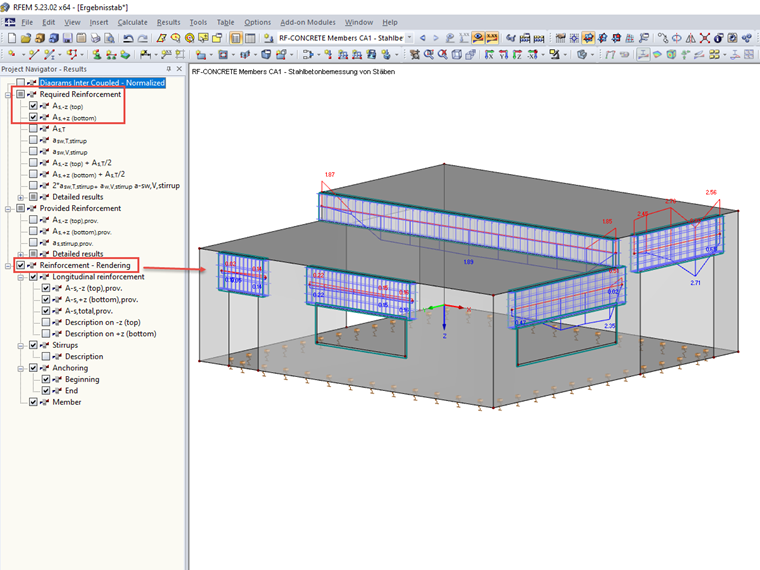

Przykładowo na rysunku widoczne jest zbrojenie wymiarowane nadproży okna i drzwi oraz stropu dwupoziomowego.

Słowa kluczowe

Integracja naprężeń Integracja sił wewnętrznych
