Ответ:
Отображаемые опорные силы являются характерными значениями, включая приведенные динамические коэффициенты, и поэтому могут быть использованы непосредственно для дальнейших расчетов.
Отображение результатов в окне результатов можно отсортировать тремя способами. 2.3.

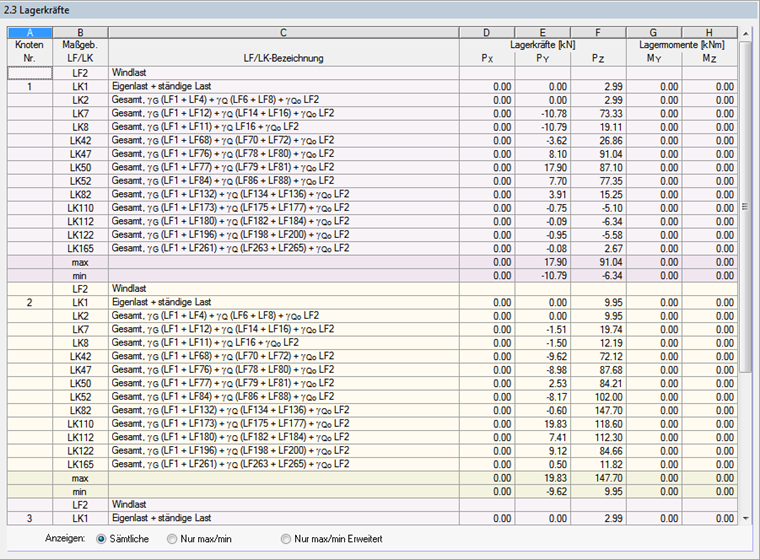

- Первая опция (Рисунок 01) показывает все определенные опорные силы для сочетаний нагрузок. Кроме того, отображается загружение 2 «Ветровая нагрузка», благодаря чему можно рассчитать опорные силы на отдельные компоненты (кран, постоянная нагрузка и ветер).

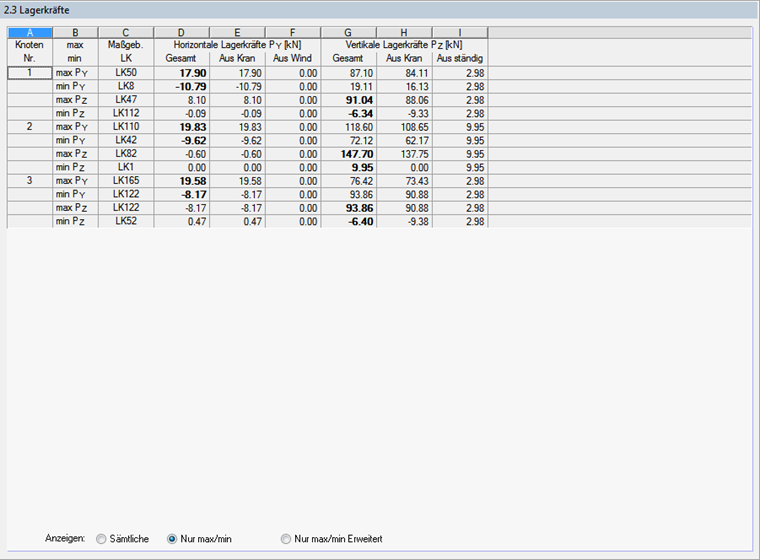

- Опция Only max/min (Рисунок 02) показывает только экстремальные значения опорных сил для соответствующих направлений, то есть характерные опорные силы умножаются на соответствующий коэффициент колебаний для опор.

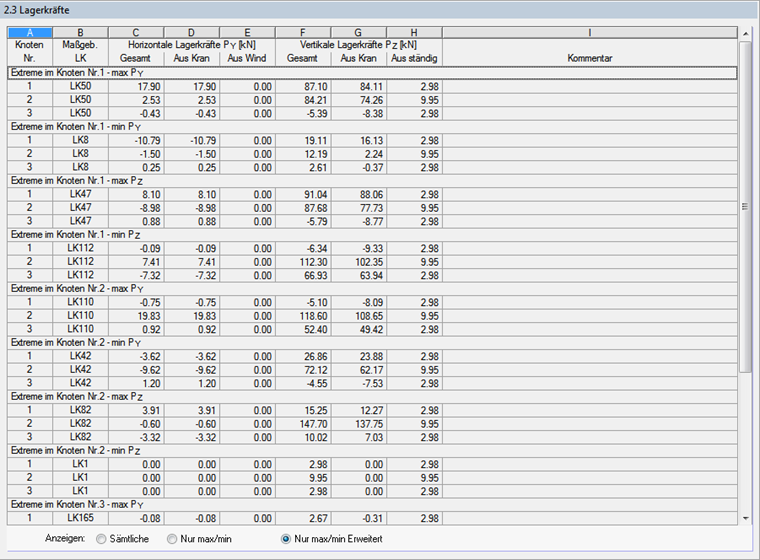

- Опция расширенного отображения Только макс./Мин. (Рисунок 03) показывает экстремальные значения горизонтальных опорных сил (для компонентов от крана и ветровой нагрузки) и вертикальных опорных сил (для компонентов от крана и постоянной нагрузки) .

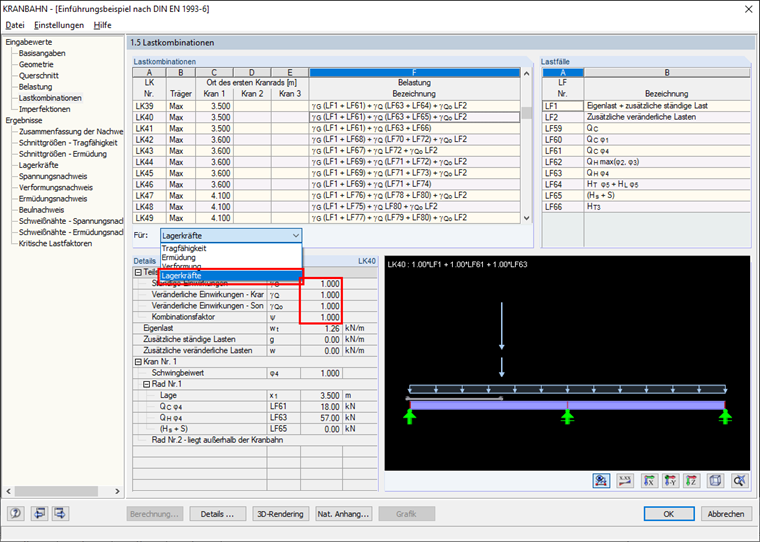

Частные коэффициенты надежности и коэффициенты сочетаний, используемые для соответствующей расчетной ситуации, можно легко отобразить в окне 1.5 « Сочетания нагрузок» (см. Рисунок 04). Таким образом, очень быстро становится ясно, являются ли результаты расчета характеристическими или расчетными значениями.
