Dotaz

Mohu zobrazené podporové síly použít přímo pro další výpočet?

Odpověď:

Zobrazené podporové síly představují charakteristické hodnoty včetně redukovaných dynamických součinitelů a lze je tak přímo použít pro další výpočet.

Zobrazení zobrazení výsledků v tabulce 2.3 máme tři možnosti.

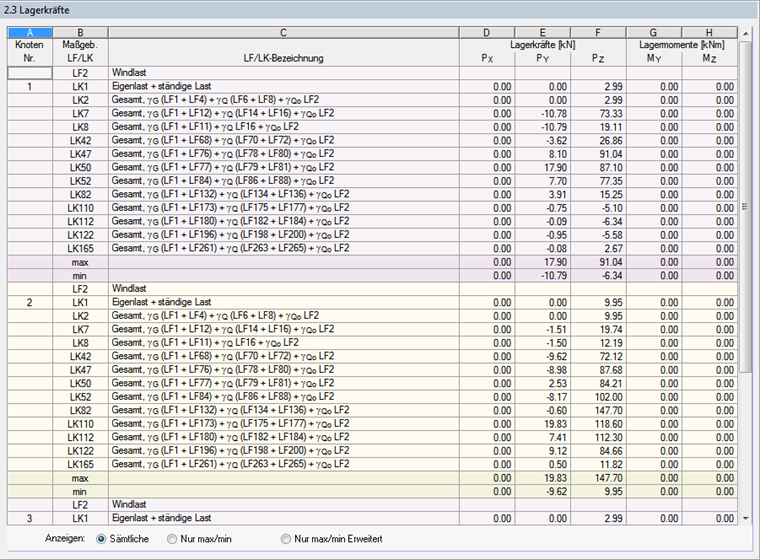

První volba (Obrázek 01) zobrazí Všechny stanovené podporové síly pro kombinace zatížení. Kromě toho se zobrazí zatěžovací stav 2 Zatížení větrem, kde je možné zpětně spočítat podporové síly na jednotlivých konstrukčních prvcích (jeřáb, stálé zatížení a vítr).

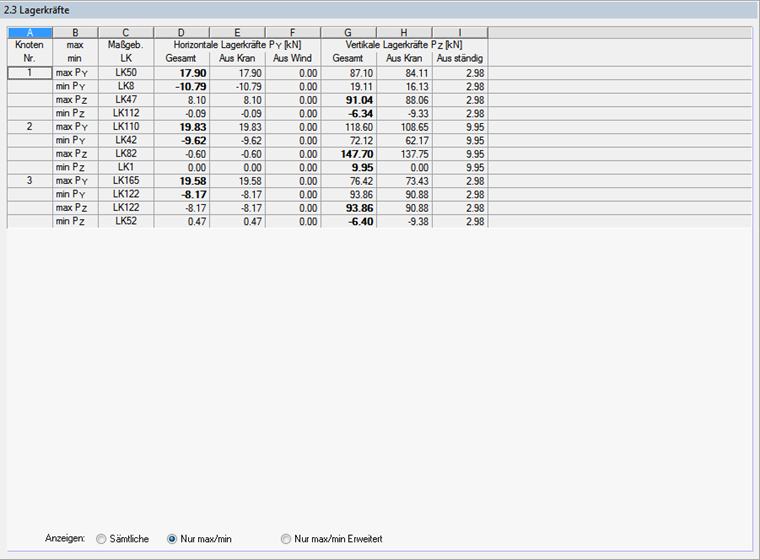

Volba Pouze maximum/min (Obrázek 02) zobrazuje pouze extrémní hodnoty podporových sil pro příslušné směry, to znamená, že charakteristické podporové síly se pro podpory vynásobí příslušným součinitelem kmitání.

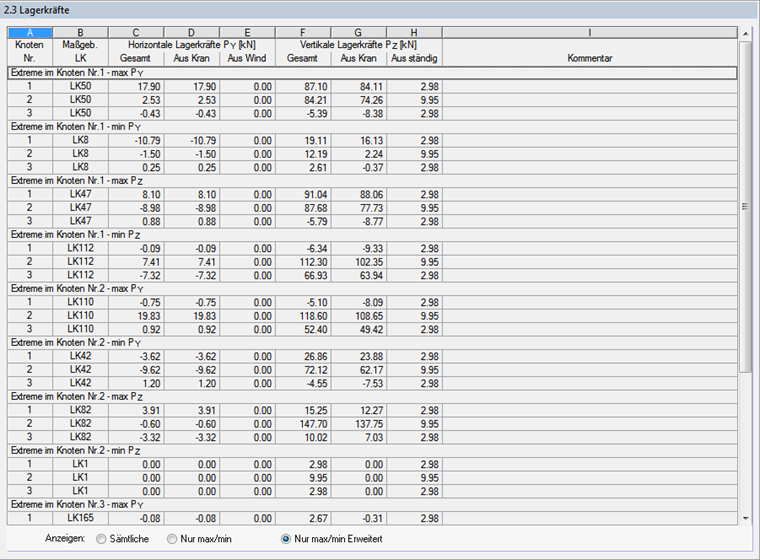

Volba Zobrazit pouze maximum/min pro pokročilé (Obrázek 03) zobrazuje extrémní hodnoty vodorovných podporových sil (se složkami od jeřábu a zatížení větrem) a svislých podporových sil (se složkami z jeřábu a stálého zatížení). .

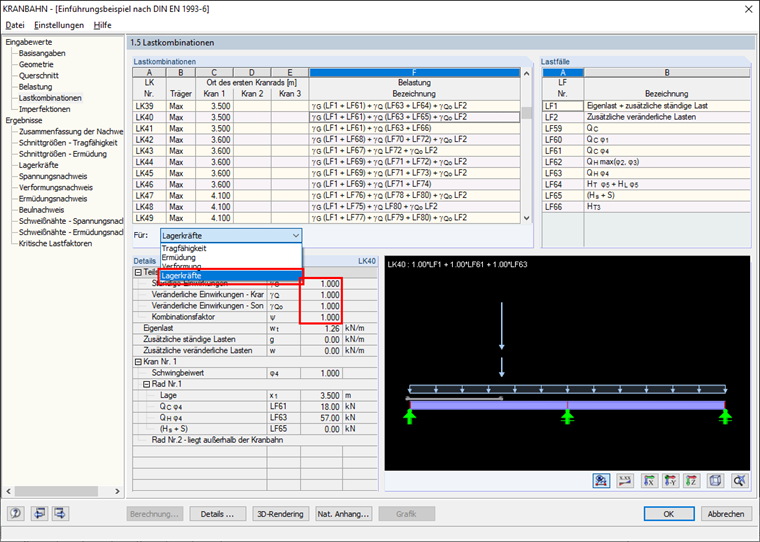

Dílčí součinitele spolehlivosti a kombinační součinitele použité pro příslušnou návrhovou situaci lze snadno zobrazit v dialogu 1.5 Kombinace zatížení (viz Obrázek 04). Velmi rychle tak zjistíme, zda se jedná o charakteristické nebo návrhové výsledky.

Podporové síly - všechny

Pouze maximální/minimální podporové síly

Pouze max/min - rozšířené podporové síly

Tabulka 1.5 Kombinace zatížení
