¿Puedo usar los esfuerzos del apoyo resultantes directamente para más cálculos?

Question

Accepted Answer

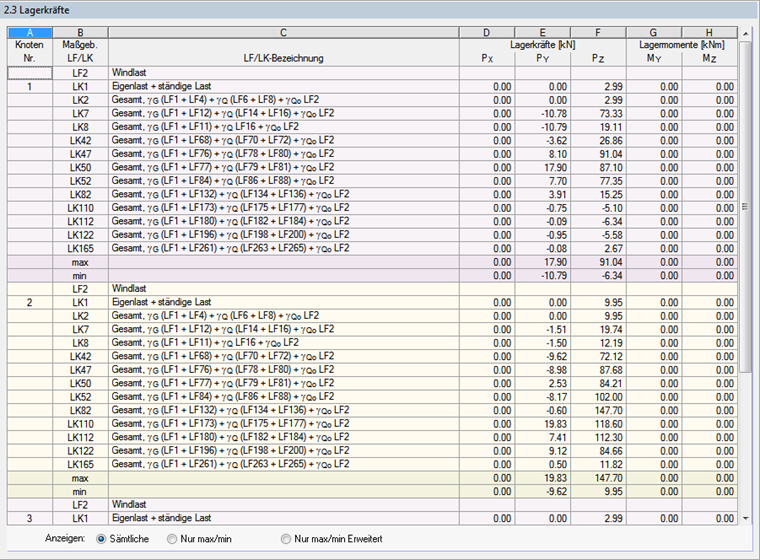

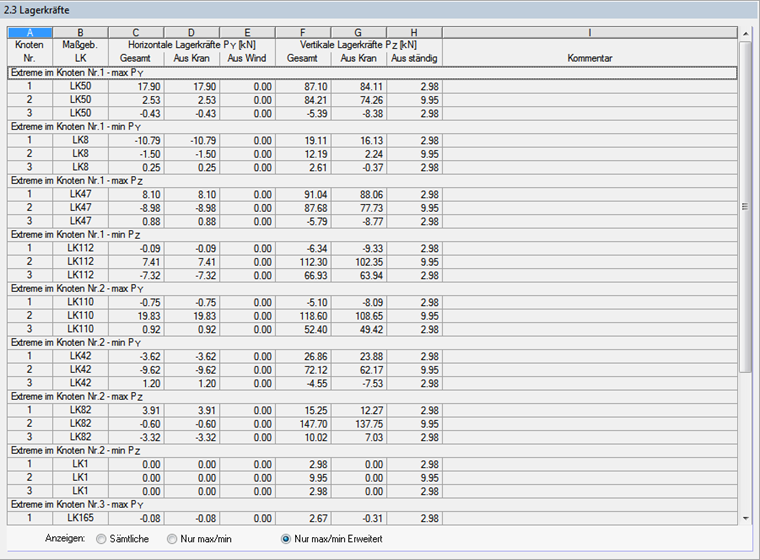

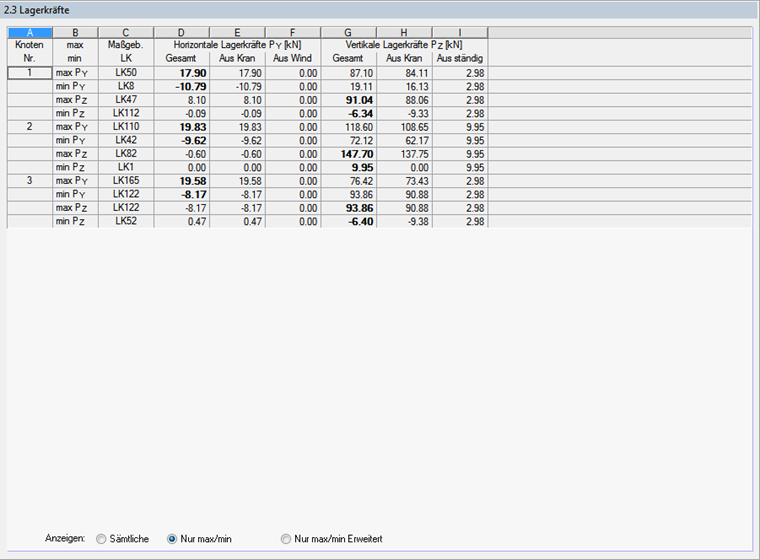

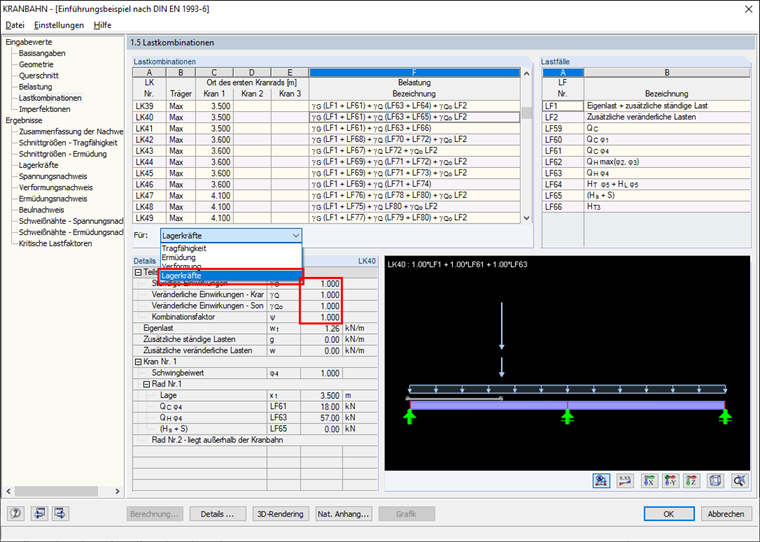

Las fuerzas de soporte de salida son valores característicos que incluyen factores dinámicos reducidos y, por lo tanto, directamente aplicables para el cálculo adicional. En la ventana de resultados 2.3, hay tres opciones de clasificación para la visualización.  Con la primera opción (Figura 1), se muestran todas las fuerzas de apoyo determinadas de las combinaciones de carga. Además, se muestra la carga de viento del caso de carga 2 para que las fuerzas de apoyo se puedan calcular de nuevo a los componentes individuales (grúa, carga permanente y viento).Con la opción (Figura 2) Solo max/min , solo se muestran los valores extremos de las fuerzas de soporte para las direcciones correspondientes, es decir, las fuerzas de soporte características multiplicadas por el coeficiente de vibración correspondiente para los soportes.Con la opción de visualización (Figura 3) Solo máx/min Extendido , se muestran los valores extremos de las fuerzas de soporte horizontales (con componentes de la grúa y la carga de viento) y las fuerzas de soporte vertical (con componentes de la grúa y la carga permanente).Los factores de seguridad parciales y los factores de combinación utilizados para la situación de diseño respectiva se pueden visualizar muy fácilmente en la ventana 1.5 Combinaciones de carga (ver Figura 4). Por lo tanto, rápidamente queda claro si los resultados calculados son valores característicos o valores de diseño.
