Ответ:

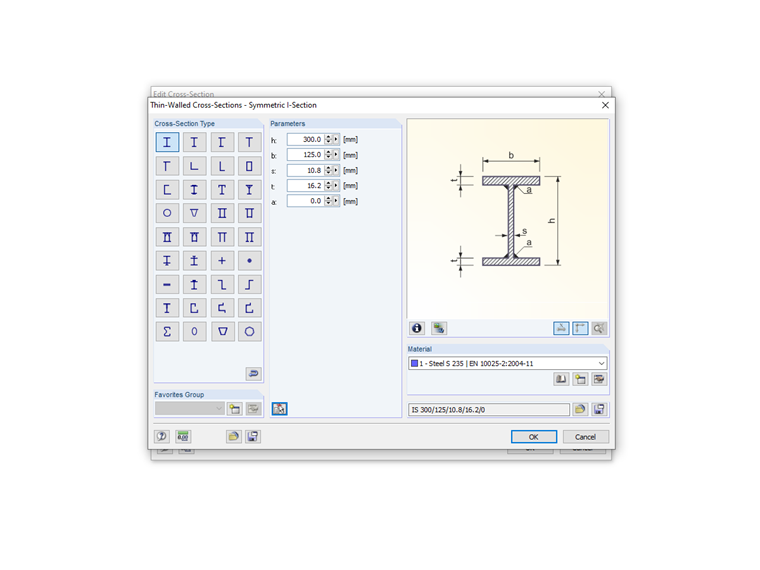

Для этого нажмите кнопку [Изменить] в диалоговом окне «Изменить сечение». Появится исходное диалоговое окно, в котором можно настроить параметры сечения.
Вопрос
Я хочу изменить толщину стенки параметрического сечения. Как вернуться в диалоговое окно ввода параметров сечения?
Автор
Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
