Вопрос

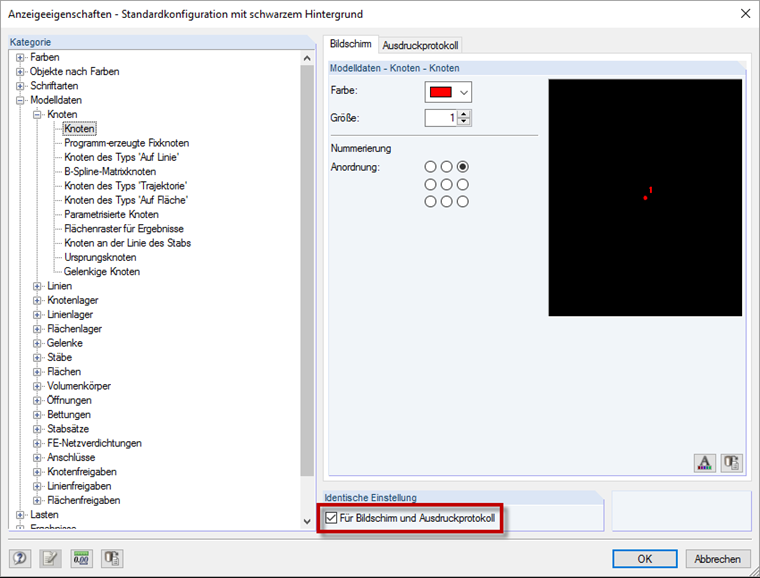

В окне «Свойства изображения» я выбрал функцию «Для экрана и протокола результатов», чтобы получить одинаковые изображения. Однако после активации этого не происходит.
Для анализа спектра реакций моделей зданий можно изобразить коэффициенты чувствительности для горизонтальных направлений по этажам.
Эти ключевые цифры позволяют интерпретировать чувствительность к действию потери устойчивости.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
Вы можете использовать компонент «Разрез пластины» для резки пластин (например, косынок, ребристых пластин и т.д.). Доступны различные методы раскроя:
- Плос-\nкость: Разрез выполняется по ближайшей поверхности к пластине-ориентиру.
- Поверхностей: Обрезаются только пересекающиеся части пластин.
- Ограничительная рамка: Самый внешний размер, состоящий из ширины и высоты, вырезается из плиты в виде прямоугольника.
- Выпуклый пакет: Внешняя оболочка сечения используется для разрезания пластины. Если в угловых узлах сечения имеются закругления, сечение адаптируется к ним.
В RFEM 6 и RSTAB 9 можно экспортировать линейную графику в формат SVG (векторная графика).
SVG означает масштабируемая векторная графика и представляет собой основанный на XML формат файла для отображения двухмерной векторной графики. Эти векторные графики можно масштабировать без потерь. Файлы SVG можно редактировать с помощью текстовых редакторов, вставлять в веб-страницы и открывать в обычных браузерах.
Можно ли как -то предотвратить автоматическое разделение стержней?
