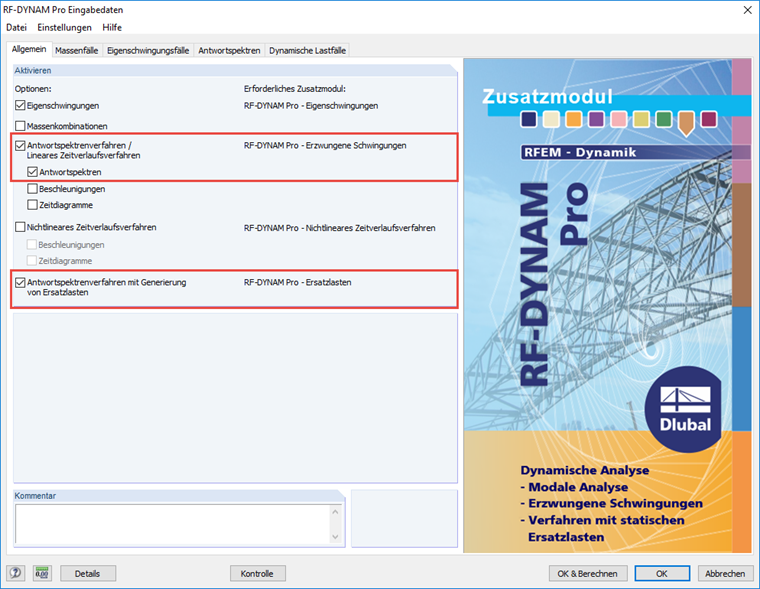

RF-DYNAM Pro - Принудительные колебания и RF-DYNAM Pro - Эквивалентные нагрузки выполняют мультимодальный анализ спектра отклика. Каковы различия?

Ответ

В RF-/DYNAM Pro - Эквивалентные нагрузки выполняется мультимодальный анализ спектра реакции с экспортом эквивалентных нагрузок.

1) Статические эквивалентные нагрузки рассчитываются и экспортируются в загружения. Это происходит отдельно для каждой формы моды и каждого направления возбуждения.

2) Полные силы землетрясения можно легко определить для каждой формы мод.

3) Случайные крутильные воздействия могут быть учтены автоматически.

4) Нагрузки рассчитываются в основной программе RFEM/RSTAB. Возможные нелинейности учитываются; расчетные параметры загружений можно скорректировать (например, расчет по расчету второго порядка, деактивация нелинейностей).

5) Изменения жесткости из случаев естественной вибрации (NVC) не переносятся в загружения автоматически.

6) Результирующие комбинации генерируются индивидуально для каждого направления возбуждения (комбинированные модальные отклики с SRSS или CQC) и для комбинации результатов из разных направлений возбуждения (SRSS, 100%/30% (40%)).

7) Результаты, зависящие от знака, доступны на основе доминирующей формы моды, что приводит к уникальным RC.

8) Результаты воспроизводятся шаг за шагом.

В RF-/DYNAM Pro - Forced Vibrations выполняется мультимодальный и многоточечный анализ спектра реакции.

1) Здание может подвергаться воздействию различных спектров отклика на разных опорах и в разных направлениях.

2) Расчет и суперпозиция выполняются в дополнительном модуле RF-DYNAM Pro. Расчет выполняется линейно, нелинейности не учитываются. Применяются модификации жесткости из ESF.

3) Результирующие комбинации наложенных результатов экспортируются только.
