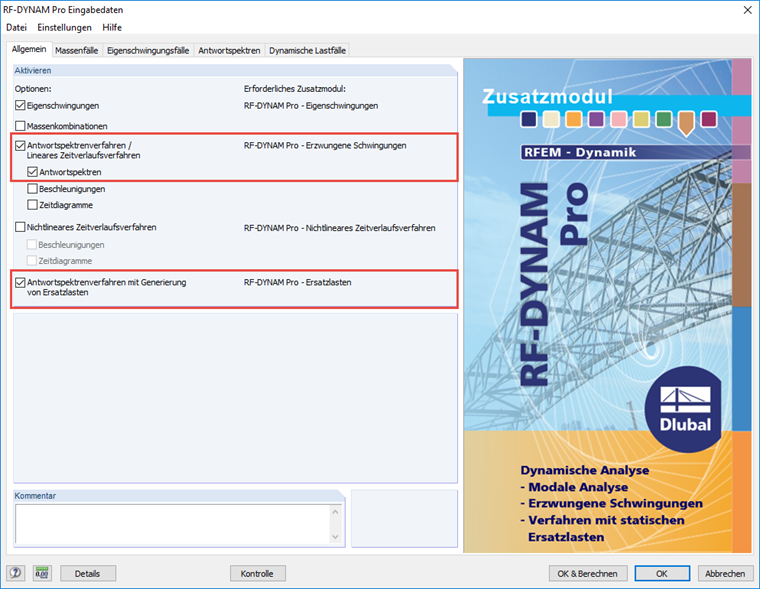

RF-/DYNAM Pro - Forced Vibrations oraz RF‑/DYNAM Pro - Equivalent Loads przeprowadzają analizę multimodalnego spektrum odpowiedzi. Jakie są różnice?

Odpowiedź

W RF-/DYNAM Pro - Równoważne obciążenia , przeprowadzana jest analiza multimodalnego spektrum odpowiedzi z eksportem równoważnych obciążeń.

1) Statyczne obciążenia równoważne są obliczane i eksportowane do przypadków obciążeń. Odbywa się to osobno dla każdego kształtu i kierunku wzbudzenia.

2) Dla każdego kształtu drgań można łatwo wyznaczyć całkowite siły wywołane trzęsieniem ziemi.

3) Przypadkowe oddziaływania skręcania można rozpatrywać automatycznie.

4) Przypadki obciążeń są obliczane w programie głównym RFEM/RSTAB. Możliwe są nieliniowości; parametry obliczeniowe przypadków obciążeń można dostosowywać (na przykład obliczenia według analizy drugiego rzędu, wyłączanie nieliniowości).

5) Zmiany sztywności z przypadków drgań własnych (NVC) nie są automatycznie przenoszone do przypadków obciążeń.

6) Kombinacje wyników są generowane indywidualnie dla każdego kierunku wzbudzenia (połączone odpowiedzi modalne z SRSS lub CQC) oraz dla kombinacji wyników z różnych kierunków wzbudzenia (SRSS, 100%/30% (40%)).

7) Wyniki w zależności od znaku są dostępne na podstawie kształtu trybu dominującego, co powoduje powstanie niepowtarzalnych RC.

8) Wyniki są odtwarzalne krok po kroku.

W programie RF-/DYNAM Pro - Forced Vibrations przeprowadzana jest multimodalna i wielopunktowa analiza spektrum odpowiedzi.

1) Budynek może być poddany ekscytacji przy użyciu różnych spektrów odpowiedzi, w różnych podporach i w różnych kierunkach.

2) Obliczenia i superpozycja są przeprowadzane w module dodatkowym RF-/DYNAM Pro. Obliczenia są wykonywane liniowo, nieliniowości nie są uwzględniane. Zastosowane zostaną modyfikacje sztywności z ESF.

3) Kombinacje wyników nałożonych na wyniki są tylko eksportowane.

Słowa kluczowe

Spektrum odpowiedzi Oddziaływania sejsmiczne Dynamika Różnice
