Ответ:

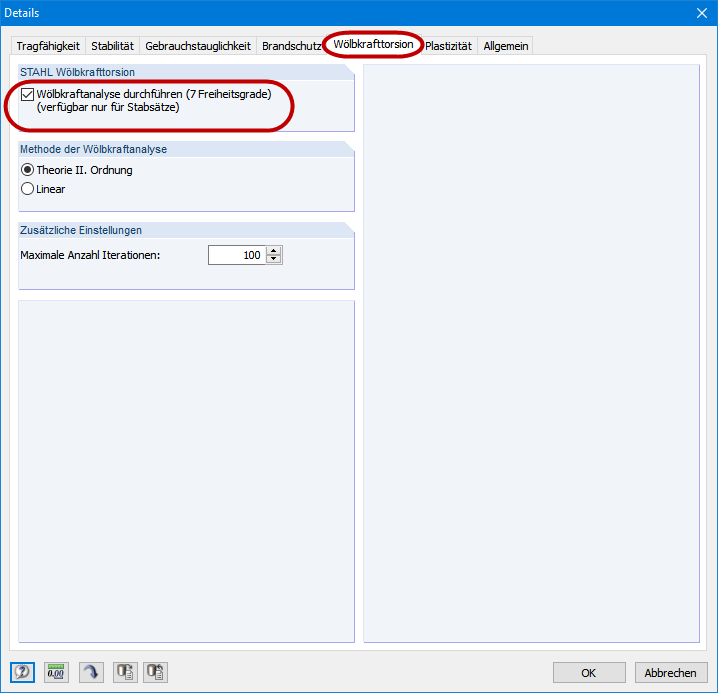

Дополнительный модуль RF‑/STEEL Warping Torsion является расширением дополнительного модуля RF‑/STEEL EC3. Активировать модуль RF‑/STEEL Warping Torsion можно прямо в модуле EC3 в подробностях (см. Рисунок). Затем соответствующим образом корректируются окна. Поскольку данный модуль подходит только для блоков стержней, выбрать стержни для расчета невозможно.
Вопрос
Как активировать или запустить дополнительный модуль RF‑/STEEL Warping Torsion?
