Odpowiedź:

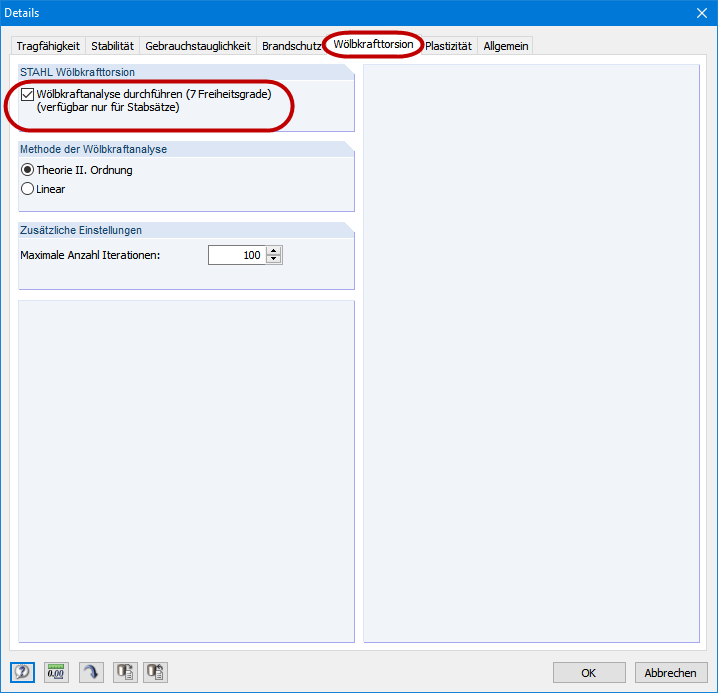

Moduł dodatkowy RF‑/STEEL Warping Torsion jest rozszerzeniem modułu RF‑/STEEL EC3. RF-/STEEL Warping Torsion można aktywować bezpośrednio w module EC3 w szczegółach (patrz rysunek). Okna są następnie odpowiednio dostosowywane. Ponieważ moduł ten jest odpowiedni dla zbiorów prętów, do obliczeń nie można wybrać żadnych prętów.
Pytanie
Jak aktywować lub uruchomić moduł dodatkowy RF‑/STEEL Warping Torsion?
