Resposta:

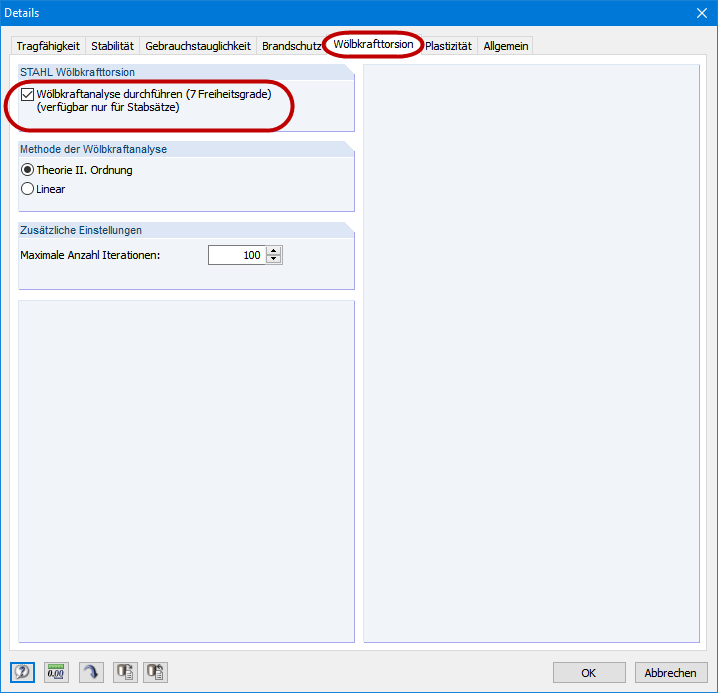

O módulo adicional RF‑/STEEL Warping Torsion é uma extensão do módulo adicional RF‑/STEEL EC3. Pode ativar o RF‑/STEEL Warping Torsion diretamente no módulo EC3 nos detalhes (ver imagem). As janelas são então ajustadas em conformidade. Uma vez que este módulo é adequado apenas para conjuntos de barras, não é possível selecionar nenhuma barra para o dimensionamento.
Pergunta
Como é que ativo ou inicio o módulo adicional RF‑/STEEL Warping Torsion?
