Respuesta:

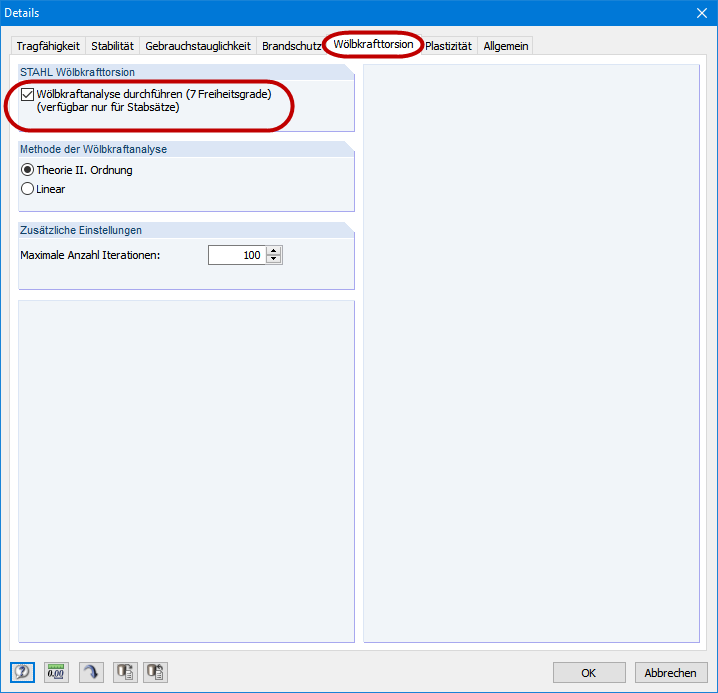

El módulo adicional RF-/STEEL Warping Torsion es una ampliación del módulo adicional RF-/STEEL EC3. Puede activar RF-/STEEL Warping Torsion directamente en el módulo EC3 en los detalles (ver imagen). Las ventanas se ajustan en consecuencia. Dado que este módulo sólo es adecuado para conjuntos de barras, no es posible seleccionar ninguna barra para el cálculo.
Pregunta
¿Cómo activo o inicio el módulo adicional RF-/STEEL Warping Torsion?
