Для «Свободных нагрузок» сумма нагрузок не соответствует сумме реакций опоры! Это программная ошибка?

Ответ

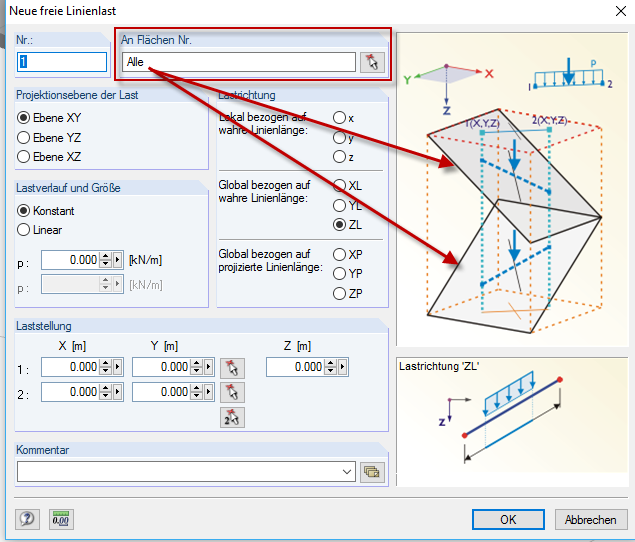

Свободные нагрузки не связаны с объектом при их создании. В сущности, «ALL» контактных поверхностей напряжено. Это также показано на прилагаемой диаграмме. Если вы определяете свободную нагрузку (пример свободной концентрированной нагрузки с 10 кН) и не указываете конкретную поверхность, то будут затронуты все поверхности, которые воздействуют на эту нагрузку в направлении нагрузки. Если задействованы две поверхности, сумма реакции опоры = 20 кН (в конструкции не требуются дополнительные нагрузки).

Ключевые слова

Свободные нагрузки Общая реакция опоры
