Odpowiedź:

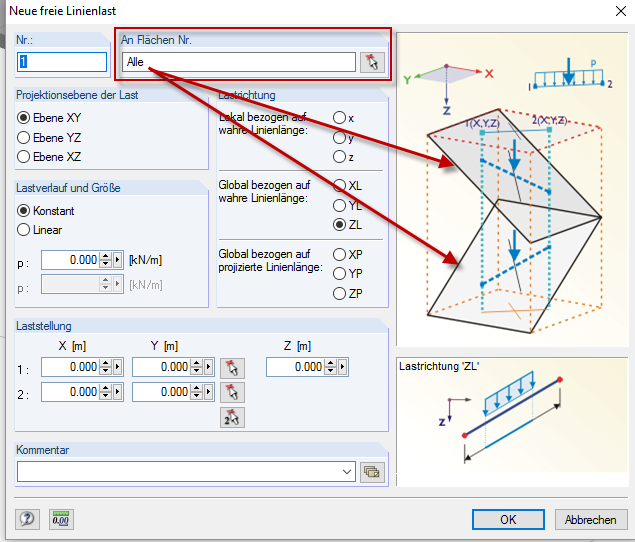

Podczas tworzenia wolnych obciążeń nie są one połączone z obiektem. Zasadniczo ładowane są WSZYSTKIE powierzchnie, których to dotyczy. Jest to również pokazane na załączonej grafice. Jeżeli w oknie dialogowym zostanie zdefiniowane wolne obciążenie (na przykład pojedyncze obciążenie wolne z siłą 10 kN) i nie zostanie podana żadna powierzchnia, obciążone zostają wszystkie powierzchnie, na które działa to obciążenie, w kierunku obciążenia. W przypadku uwzględnienia dwóch powierzchni sumaryczna reakcja podpory wynosi 20 kN (dalsze obciążenia konstrukcji nie są wymagane).
Pytanie
W przypadku „wolnych obciążeń” suma obciążeń nie odpowiada sumie reakcji podporowych. Czy to błąd programu?
