回复:

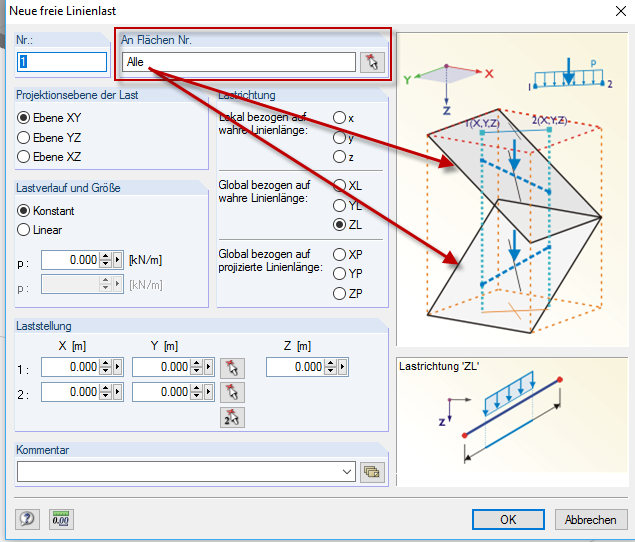

创建自由荷载时,它们不链接到对象。 基本上,加载“所有”受影响的面。 这也显示在附加的图形中。 如果定义了自由荷载(例如 10 kN 的独立荷载)但未指定任何面,则在荷载方向上受该荷载影响的所有面都将被加载。 如果包括两个面,支座反力的总和为 20 kN(结构中不需要其他荷载)。
常见问题和解答 (FAQ)
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
