Каким образом можно в программе RFEM быстро создать контактное тело между двумя контактными поверхностями?

Ответ

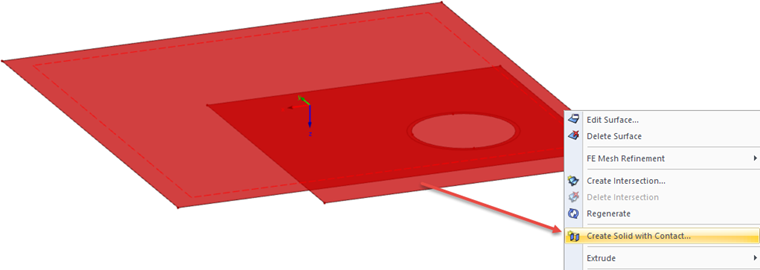

Самый быстрый способ создания контактного тела между двумя плоскими поверхностями - это использовать функцию «Создать тело с контактом». Для этого сначала выберите требуемые контактные поверхности, затем откройте контекстное меню поверхности и выберите соответствующую функцию (см. Рисунок 01).

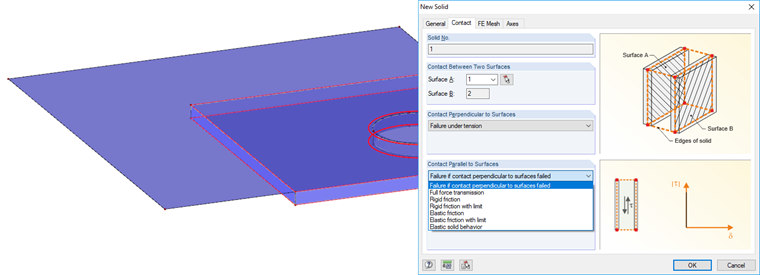

Программа затем автоматически создаст контактное тело, включая все граничные поверхности и отверстия. Теперь требуется определить в настройках контактного тела все контактные свойства (см. Рисунок 02).
