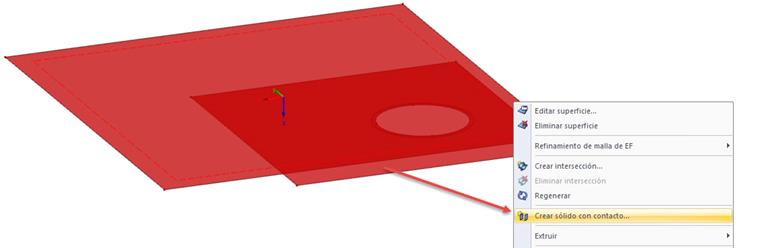

La forma más rápida de crear un sólido entre dos superficies planas es utilizando la característica "Crear sólido con contacto". Seleccione ambas superficies de contacto y seleccione la opción correspondiente en el menú contextual (ver figura 01).

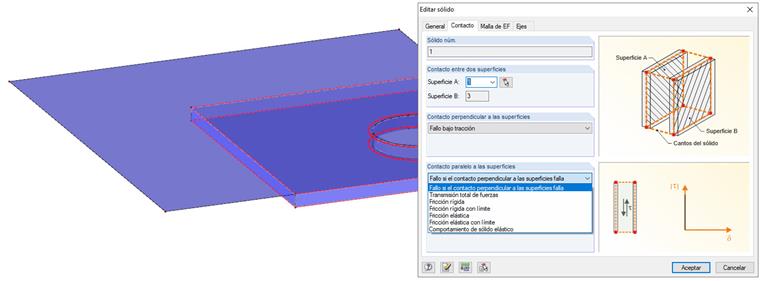

Así el programa crea automáticamente un sólido de contacto que incluye todas las superficies de contorno y huecos en el sólido. Solo necesita definir las propiedades del contacto en la configuración del sólido de contacto (ver figura 02).
