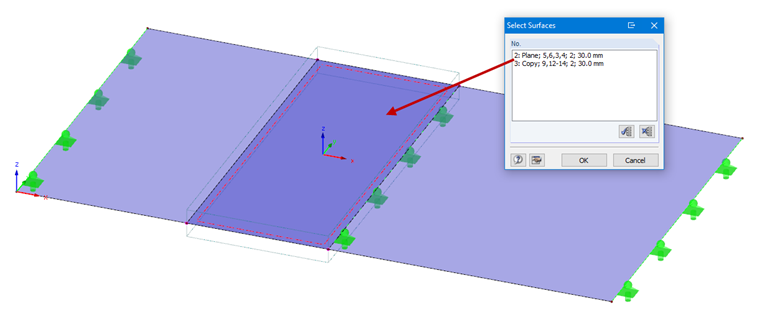

Могу ли я использовать поверхностные выпуски для разделения двух перекрывающихся поверхностей?

Ответ

Вы можете использовать поверхностные выпуски, но вам нужно отделить перекрывающуюся часть собственной поверхностью. В целом следует избегать перекрывающихся поверхностей, и их можно проверить с помощью «Проверка модели» (Инструменты → Проверка модели → Перекрывающиеся поверхности). Пожалуйста, посмотрите видео файл (см. Ссылку ниже), чтобы увидеть подход. В качестве альтернативы вы можете добавить «Контактное тело» между двумя поверхностями.

Ключевые слова

Поверхность перекрытия, Поверхностный выпуск, Двойная поверхность
