Respuesta:
Puede usar liberaciones de superficie, pero debe separar la parte que se solapa con una propia superficie. En general, se deben evitar las superposiciones de las superficies y se pueden comprobar por la "Comprobación del modelo" (Herramientas → Comprobar modelo → Superficies superpuestas). Mire el archivo de video (vea el enlace a continuación) para ver el enfoque. Como alternativa, puede agregar un "Sólido de contacto" entre dos superficies.
Pregunta

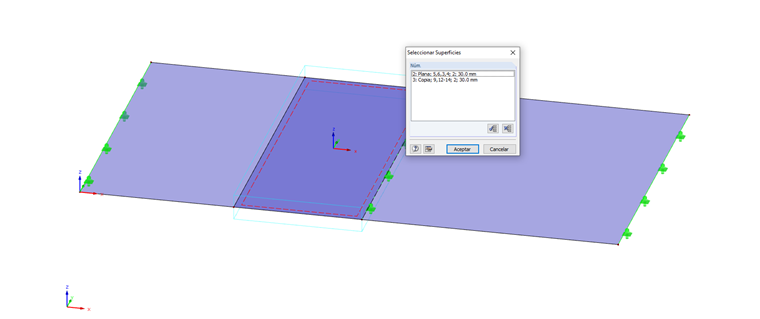

¿Puedo usar las liberaciones de superficies para separar dos superficies superpuestas?
