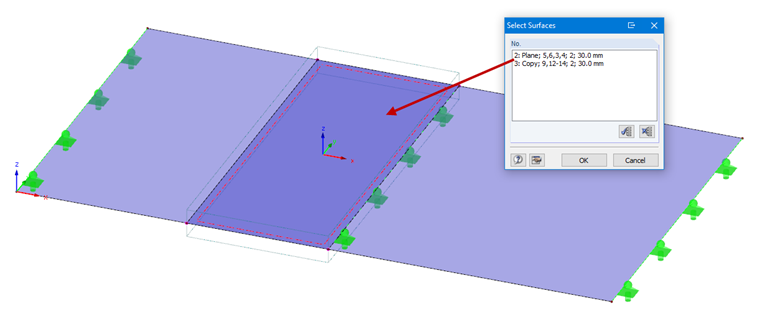

Vous pouvez utiliser des libérations surfaciques, mais vous devez séparer la partie qui se chevauche avec votre propre surface. Les surfaces qui se chevauchent doivent généralement être évitées et peuvent être vérifiées à l'aide de la « Vérification du modèle » (Outils → Vérification du modèle → Surfaces qui se chevauchent). Regardez le fichier vidéo (voir le lien ci-dessous) pour voir la méthode. Vous pouvez également ajouter un « solide de contact » entre deux surfaces.
Libérations surfaciques séparant les surfaces qui se chevauchent
Les libérations de surface peuvent-elles être utilisées pour séparer deux surfaces qui se chevauchent ?
Réponse:
Auteur
M. Rehm est responsable du développement de produits pour les structures en bois et il fournit une assistance technique aux clients.
Téléchargements
Modèle RFEM | Surface de recouvrement
488 KB
Vidéo | Libérer les surfaces superposées dans RFEM
9,08 MB
