Ответ:

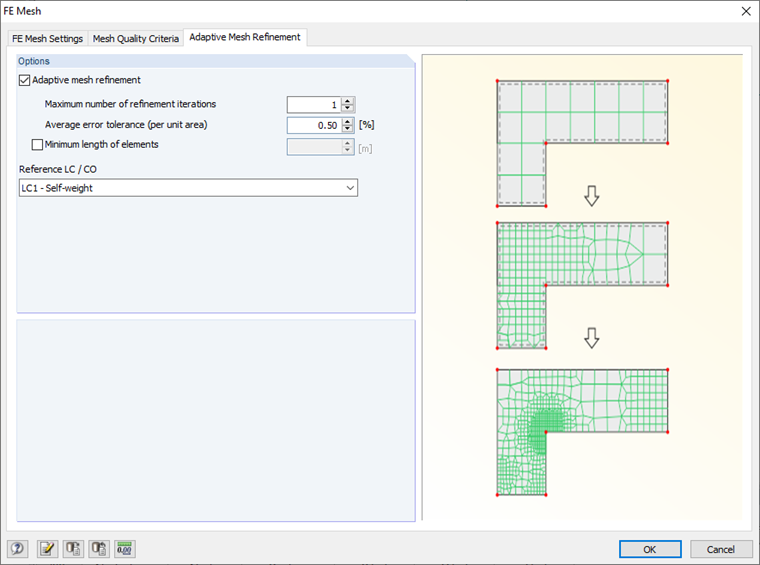

Адаптивное создание сетки можно использовать только для всей модели, а не для отдельных поверхностей.
Вопрос
Можно ли применить адаптивную сетку КЭ только к одной поверхности?
