Respuesta:

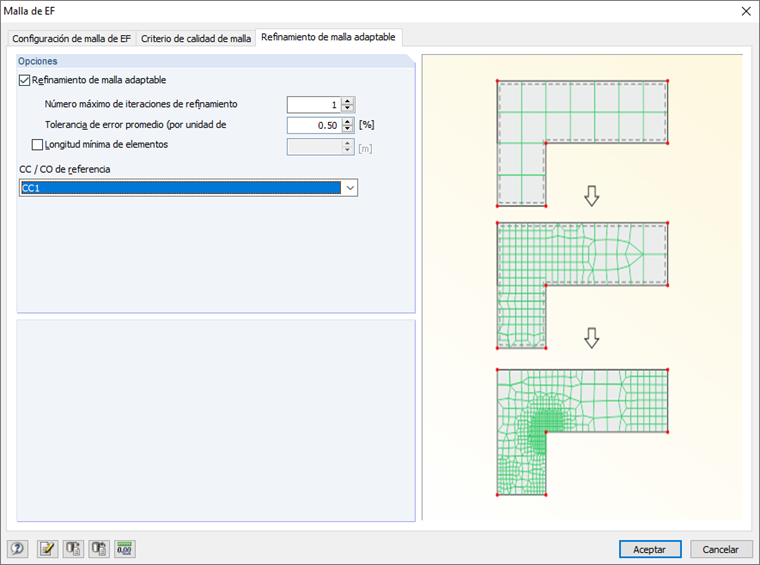

La generación de malla adaptable solo se puede usar para todo el modelo, no para superficies individuales.
Pregunta
¿Es posible aplicar la generación de malla de EF adaptativa en una sola superficie?
