Risposta:

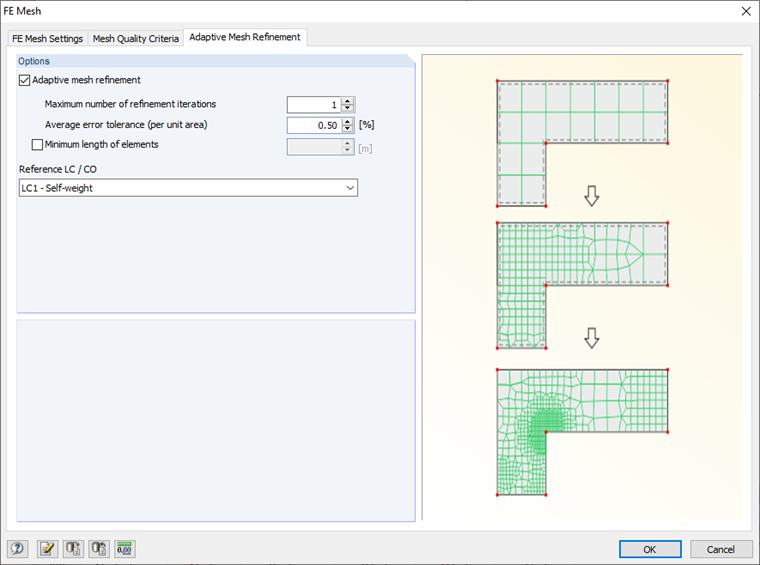

La generazione della mesh adattiva può essere utilizzata solo per l'intero modello, non per le singole superfici.
Domanda
È possibile applicare la generazione di mesh EF adattativa su una sola superficie?
