Я хотел бы экспортировать результат с помощью изолиний или изоповерхностей и загрузить их позже. Это возможно?

Ответ

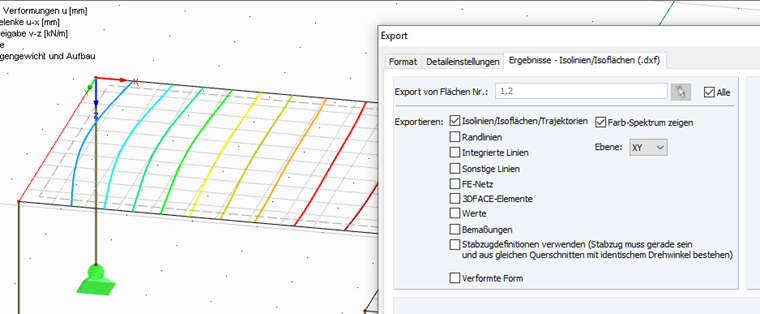

Да, это работает. Вы должны отобразить соответствующую графику и активировать функцию экспорта. Для этого сначала выберите формат ASCII format - Results . Данную вкладку «Результаты - Изолинии / Изоповерхности (.dxf)» можно выбрать для выбора соответствующих элементов для экспорта (см. Рис. 1).

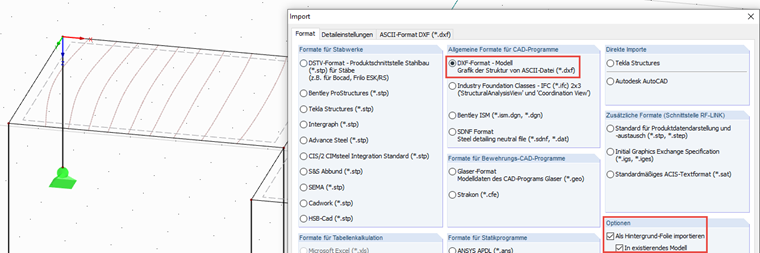

С помощью функции импорта программы, данный файл dxf можно импортировать, например, в качестве фонового слайда в существующую модель (см. Рис. 2).
