FAQ 002924 RU 15. апреля 2019

Markus Baumgärtel Моделирование | Нагрузки RFEM RSTAB

Почему некоторые коэффициенты внешнего давления отображаются с 0 для генерации ветровой нагрузки?

Ответ

Для двускатных крыш с уклоном крыши> 5 ° зоны крыши F, G, H, I и J должны быть разделены на наветренную и подветренную стороны. Для направления потока 0 ° (ветер на длинной стороне) положительные, а также отрицательные аэродинамические коэффициенты должны быть приняты во внимание для скатов крыши до 45 °.
В этих случаях это приводит к 4 возможным комбинациям ветра в зависимости от рассматриваемой стороны здания (см. Рисунок 1).

Однако для направления потока 90 ° (со стороны фронтона ветра) есть шаг> 15 ° нет положительных коэффициентов внешнего давления. Для здания с наклоном крыши 45 ° вы получите 12 возможных случаев ветровой нагрузки (0 ° = 4 * 2; 90 ° = 2 * 2).

LF w +:






    Только положительные (давление) аэродинамические коэффициенты используются на площадь крыши.


LF w-:

Используются только отрицательные (всасывающие) аэродинамические коэффициенты на площадь крыши.

LF w - / +:

Используются отрицательные (всасывающие) аэродинамические коэффициенты для наветренной стороны и положительные (давление) коэффициенты для подветренной стороны крыши.

LF w +/-:

Используются положительные (давление) аэродинамические коэффициенты для наветренной стороны и отрицательные (всасывающие) коэффициенты для подветренной стороны крыши.

Есть ли сейчас позиция загрузки z. B. только отрицательные коэффициенты, тогда только отрицательные нагрузки применяются к поверхности крыши. Следовательно, нет никакого давления -> поэтому эти значения установлены в 0. Случай загрузки, который поэтому содержит только значения с размером 0, также может быть отменен во время генерации.

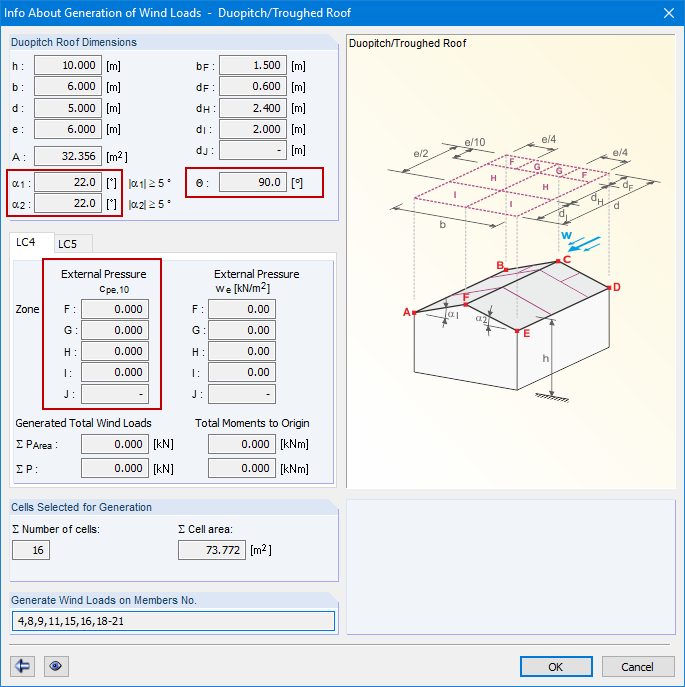

Это з. B. как уже описано всегда для LF w + при Windanströmrichtung 90 ° (фронтальный ветер) и уклон крыши> 15 ° возможно

Ключевые слова

Ветер Аэродинамический коэффициент Außendruckbeiwert Комбинированный ветер Направление ветра
