FAQ 002924 FR 15 avril 2019

Markus Baumgärtel Modélisation & Chargement RFEM RSTAB

Pourquoi certains coefficients de pression externes sont-ils affichés avec 0 pour la génération de charge éolienne?

Réponse

Pour les toits à deux versants avec une inclinaison de toit> 5 °, les zones de toit F, G, H, I et J doivent être divisées en côtés au vent et sous le vent. Pour un sens d'écoulement de 0 ° (vent du côté long), les coefficients aérodynamiques positifs et négatifs doivent être pris en compte pour des pentes de toit allant jusqu'à 45 °.
Dans ces cas, cela donne un total de 4 combinaisons de vent possibles, en fonction du côté du bâtiment considéré (voir Figure 1).

Pour le sens d'écoulement de 90 ° (côté pignon), il existe un pas de> 15 ° pas de coefficients de pression externe positifs. Pour un bâtiment avec une inclinaison de toit de 45 °, vous recevrez 12 cas de charge du vent (0 ° = 4 * 2; 90 ° = 2 * 2).

LF w +:






    Seuls les coefficients aérodynamiques positifs (pression) sont utilisés par surface de toit.


LF w-:

Seuls les coefficients aérodynamiques négatifs (d'aspiration) par surface de toit sont utilisés.

LF w - / +:

Des coefficients aérodynamiques négatifs (aspiration) pour le côté au vent et des coefficients positifs (pression) pour le côté sous le vent du toit sont utilisés.

LF w +/-:

Des coefficients aérodynamiques positifs (pression) pour le côté au vent et des coefficients négatifs (aspiration) pour le côté sous le vent du toit sont utilisés.

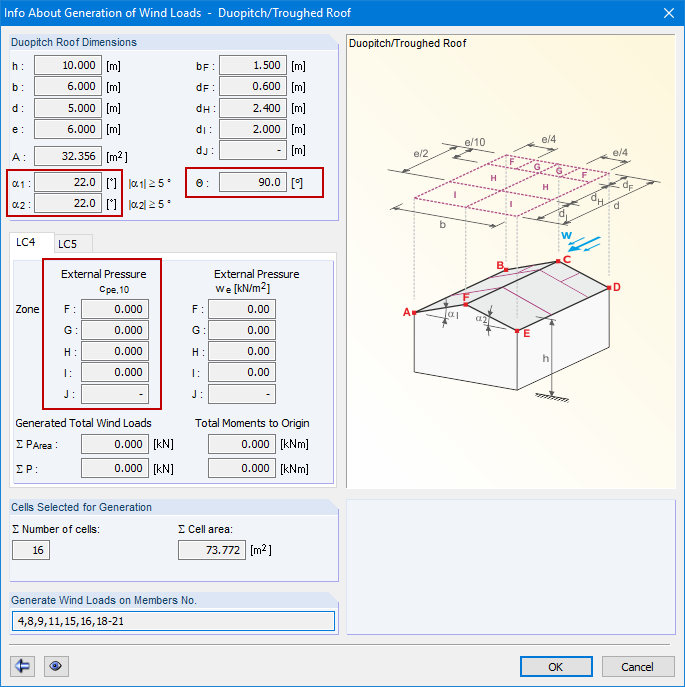

Y at-il maintenant pour une position de chargement z. B. que des coefficients négatifs, seules les charges négatives sont appliquées à la surface du toit. Par conséquent, il n'y a pas de pression -> par conséquent, ces valeurs sont définies sur 0. Un cas de charge, qui ne contient donc que des valeurs de taille 0, peut également être désélectionné lors de la génération.

C'est z. B. comme déjà décrit pour le LF w + à une Windanströmrichtung de 90 ° (vent du côté du pignon) et une pente de toit de> 15 ° possible.

Mots-clés

Vent Coefficient aérodynamique Außendruckbeiwert Combinaison vent Direction du vent
