FAQ 002924 CS 15. dubna 2019

Markus Baumgärtel Modelování | Zatížení RFEM RSTAB

Proč jsou některé vnější tlakové koeficienty zobrazeny s 0 pro generování zatížení větrem?

Odpověď

U střech se štítem se sklonem střechy> 5 ° musí být střechy F, G, H, I a J rozděleny na návětrné a závětrné strany. Pro směr proudění 0 ° (vítr na dlouhé straně) je třeba při sklonu střechy do 45 ° zohlednit kladné i záporné aerodynamické koeficienty.
V těchto případech to má za následek celkem 4 možné kombinace větru, v závislosti na uvažované straně budovy (viz obrázek 1).

Pro směr průtoku 90 ° (strana větru) však existuje rozteč> 15 ° žádné kladné vnější tlakové koeficienty. U budovy se sklonem střechy 45 ° byste obdrželi 12 možných zatěžovacích stavů větru (0 ° = 4 * 2; 90 ° = 2 * 2).

LF w +:






    Na plochu střechy se používají pouze kladné (tlakové) aerodynamické koeficienty.


LF w-:

Používají se pouze záporné (sací) aerodynamické koeficienty na plochu střechy.

LF w - / +:

Používají se záporné (sací) aerodynamické koeficienty pro návětrnou stranu a kladné (tlakové) koeficienty pro závětrnou stranu střechy.

LF w +/-:

Jsou použity kladné (tlakové) aerodynamické koeficienty pro návětrnou stranu a záporné (sací) koeficienty pro závětrnou stranu střechy.

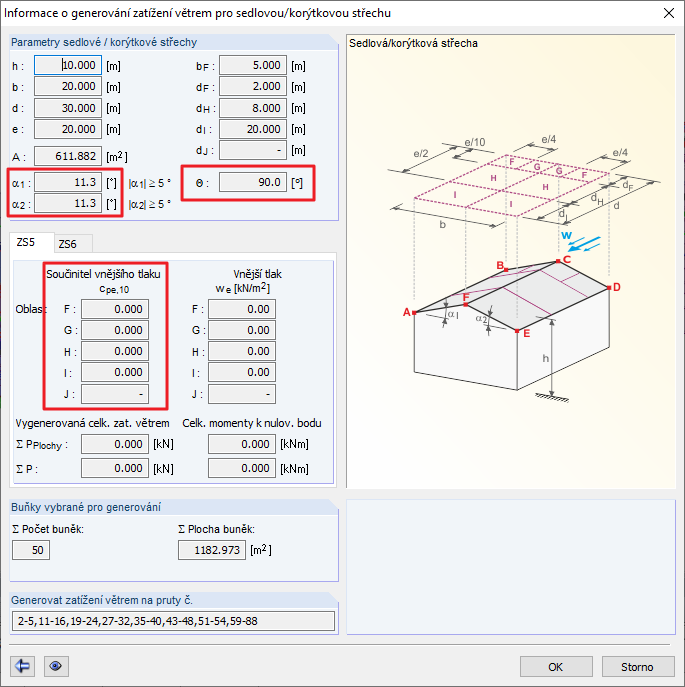

Nyní je k dispozici poloha z. B. pouze záporné koeficienty, pak se na povrch střechy aplikují pouze záporná zatížení. V důsledku toho není tlak -> proto jsou tyto hodnoty nastaveny na 0. Zatěžovací stav, který tedy obsahuje pouze hodnoty s velikostí 0, může být také zrušen během generování.

Toto je z. B. jak již bylo popsáno vždy pro LF w + při Windanströmrichtung 90 ° (štítový boční vítr) a sklonu střechy> 15 ° možné.

Klíčová slova

Vítr Aerodynamický koeficient Außendruckbeiwert Kombinovaný vítr Směr větru
