Risposta:
Per le coperture a due falde con un'inclinazione del tetto> 5 °, le aree del tetto F, G, H, I e J devono essere classificate separatamente in base al lato sopravvento e sottovento. Per la direzione del vento di 0 ° (vento in direzione longitudinale), i coefficienti aerodinamici positivi e negativi devono essere presi in considerazione per inclinazioni del tetto fino a 45 °.
Per questi casi, questo risulta in un totale di 4 possibili combinazioni di vento, a seconda del lato dell'edificio (vedi Figura 01).
D'altra parte, non ci sono coefficienti di pressione esterna positivi per la direzione del vento di 90 ° (vento sul lato del timpano). Per un edificio con un'inclinazione della copertura di 45 °, si otterrebbero quindi dieci possibili casi di carico del vento (0 ° = 4 · 2; 90 ° = 1 · 2).
CC w+:
Vengono utilizzati solo i coefficienti aerodinamici positivi (di pressione) per l'area del tetto.
LC w-:
Vengono utilizzati solo i coefficienti aerodinamici negativi (di aspirazione) per l'area del tetto.
LC w-/+:
I coefficienti aerodinamici negativi (di aspirazione) sono usati per il lato sopravvento e i coefficienti positivi (di pressione) sono usati per il lato sottovento della copertura.
LC w +/-:
I coefficienti aerodinamici positivi (di pressione) sono usati per il lato sopravvento e i coefficienti negativi (di aspirazione) sono usati per il lato sottovento della copertura.
Ad esempio, se ci sono solo coefficienti negativi per una posizione di carico, i carichi negativi vengono applicati solo alla superficie del tetto. Quindi, se non c'è pressione → questi valori sono impostati a 0. Un caso di carico, che contiene solo i valori con la dimensione 0, potrebbe anche essere deselezionato durante la generazione.

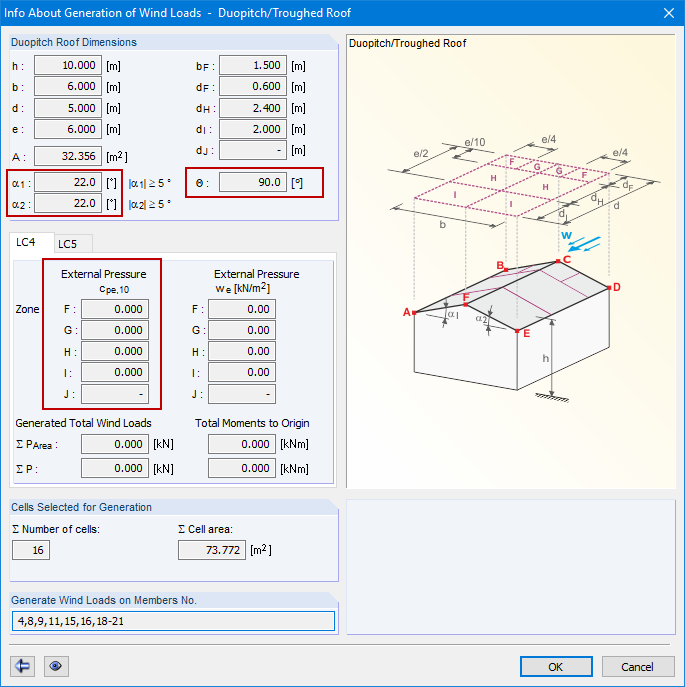

Ad esempio, questo è sempre possibile, come già descritto, per il LC w+ con la direzione del vento di 90 ° (vento dal lato del timpano) e l'inclinazione della copertura di> 15 °.
