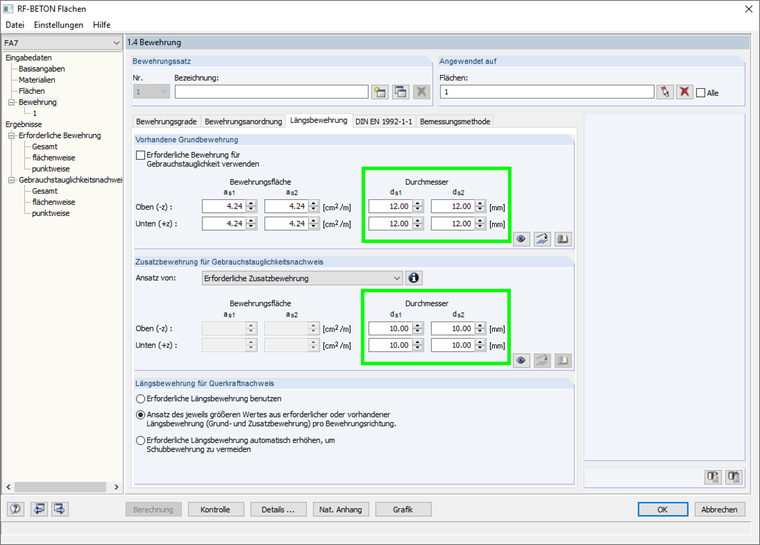

Pисунок 01 - Определенные диаметры арматуры для продольной арматуры

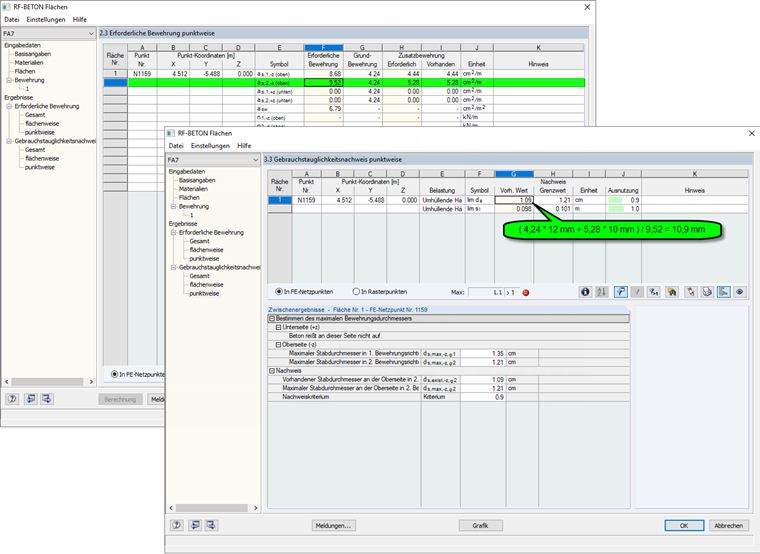

Pисунок 02 - Определенное доступное значение для диаметра арматуры

Эта статья была переведена Google Translator Посмотреть исходный текст

FAQ 002934 RU

15. апреля 2019

Adrian Langhammer Дополнительные модули RFEM RF-CONCRETE Железобетонные конструкции Расчет и проектирование конструкций Расчет по методу конечных элементов Еврокод 2

Если модуль RF-CONCRETE Surfaces используется для доказательства без прямого расчета ширины трещины в соответствии с EN 1992 7.3.3, способен ли он вывести требуемое усиление с соответствующим диаметром?

Ответ

Программа может определить требуемое усиление в [см² / м], используя выбранный диаметр продольного усиления. Базовый диаметр для проверки ограничения диаметра стержня определяется в форме 1.4 на вкладке «Продольное армирование».

Здесь можно определить как диаметр основной арматуры, так и диаметр арматуры в предельном состоянии работоспособности (см. Рис. 1). Диаметр, используемый для проверки в соответствии с 7.3.3, определяется взвешиванием двух определенных диаметров. Основой для этого является соотношение количества арматуры существующей базовой арматуры и дополнительного набора арматуры для GZG (см. Рисунок 2).

Ключевые слова

Предельный диаметр Косвенное ограничение ширины трещины Косвенный расчет Расчет ширины трещины
