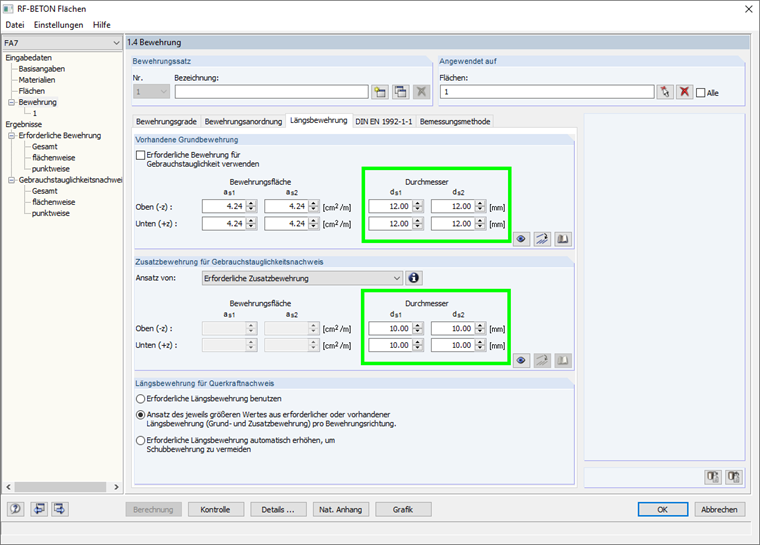

Definierte Stabdurchmesser für die Längsbewehrung

Bild 01 - Definierte Stabdurchmesser für die Längsbewehrung

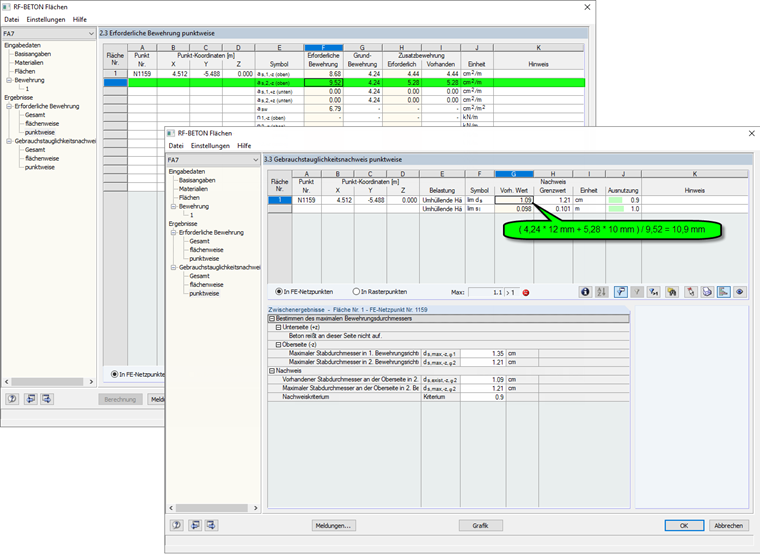

 Ermittelter vorhandener Wert für den Stabdurchmesser

Bild 02 - Ermittelter vorhandener Wert für den Stabdurchmesser

FAQ 002934 DE

15. April 2019

Adrian Langhammer Zusatzmodule RFEM RF-BETON Massivbau Statische Berechnungen Finite-Elemente-Berechnungen Eurocode 2

Ist das Modul RF-BETON Flächen beim Nachweis ohne direkte Rissbreitenberechnung nach EN 1992-1-1 7.3.3 in der Lage eine erforderlichen Bewehrung mit entsprechendem Durchmesser zu ermitteln und auszugeben?

Antwort

Das Programm kann nur eine erforderliche Längsbewehrung in [cm²/m] unter Ansatz eines zuvor gewählten Durchmessers ermitteln. Der für den Nachweis zur Begrenzung des Stabdurchmessers zugrundelegte Durchmesser wird in Maske 1.4 im Register "Längsbewehrung" definiert.

Hier kann sowohl ein Durchmesser für die Grundbewehrung als auch ein Durchmesser für die Bewehrung im Grenzzustand der Gebrauchstauglichkeit definiert werden (siehe Bild 1). Der für den Nachweis nach 7.3.3 angesetzte Durchmesser wird über die Wichtung der beiden definierten Durchmesser bestimmt. Grundlage hierfür ist das Verhältnis aus vorhandener Grundbewehrung und zusätzlich für den GZG angesetzter Bewehrung (siehe Bild 2).

Schlüsselwörter

Grenzdurchmesser Indirekte Begrenzung der Rissbreite Indirekte Berechnung Rissbreitennachweis
