FAQ 002934 PL 15. kwietnia 2019

Adrian Langhammer Moduły dodatkowe RFEM RF-CONCRETE

Jeśli moduł RF-CONCRETE Surfaces jest używany do sprawdzenia bez bezpośredniego obliczania szerokości pęknięcia zgodnie z normą EN 1992 7.3.3, czy jest w stanie wytworzyć wymagane zbrojenie o odpowiedniej średnicy?

Odpowiedź

Program może określić wymagane zbrojenie tylko w [cm² / m] przy użyciu wybranej średnicy zbrojenia podłużnego. Średnica podstawowa do weryfikacji ograniczenia średnicy pręta jest określona w formie 1.4 w zakładce „Wzmocnienie wzdłużne”.

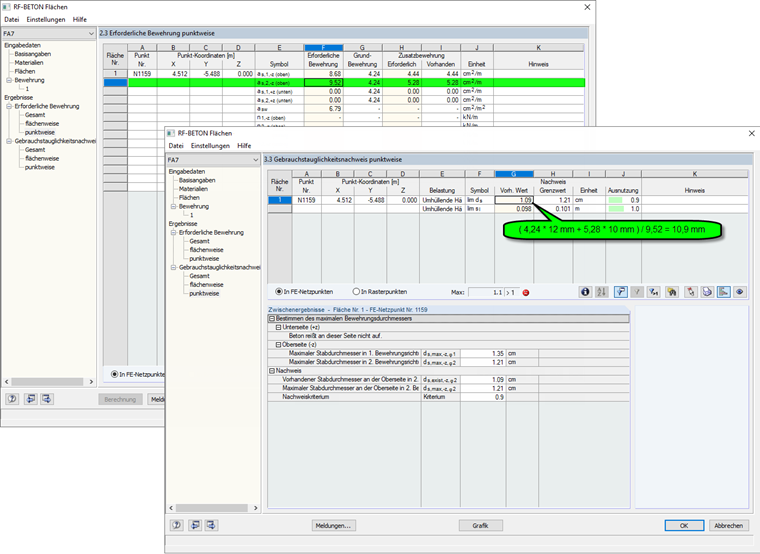

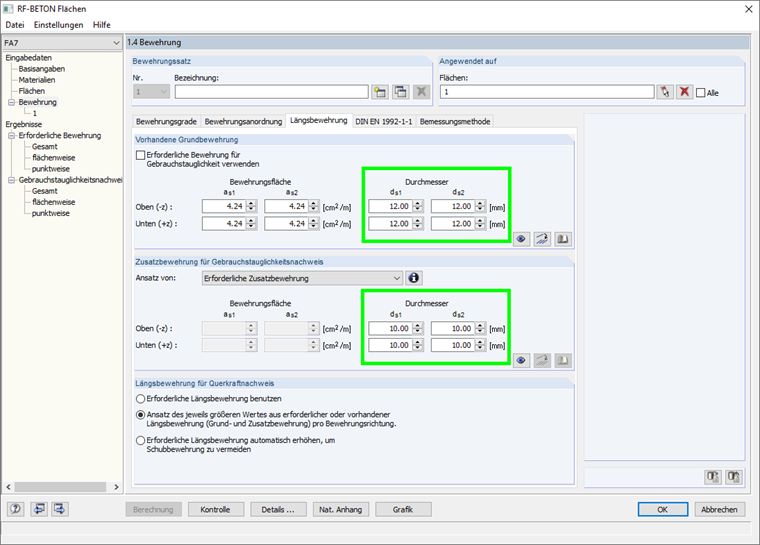

Tutaj można zdefiniować zarówno średnicę podstawowego zbrojenia, jak i średnicę zbrojenia w stanie granicznym użytkowalności (patrz rysunek 1). Średnica użyta do weryfikacji zgodnie z 7.3.3 jest określona przez ważenie dwóch zdefiniowanych średnic. Podstawą tego jest stosunek ilości zbrojenia istniejącego zbrojenia podstawowego i dodatkowego zestawu zbrojenia dla GZG (patrz rysunek 2).

Słowa kluczowe

Średnica graniczna Pośrednie ograniczenie szerokości pęknięcia Obliczenia pośrednie Odporny na pęknięcia
