Ответ:

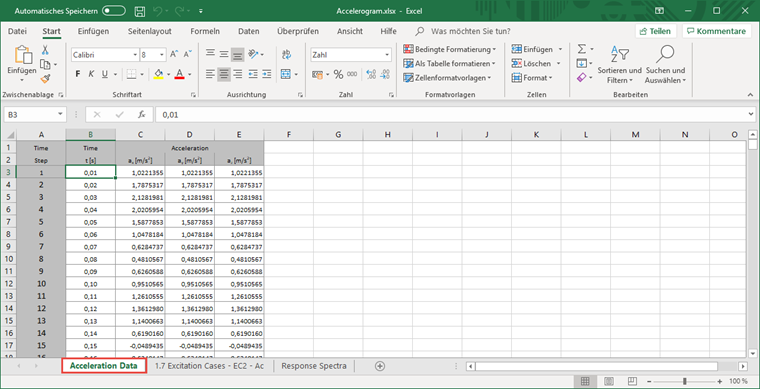

Причина данного сообщения об ошибке - неправильное название таблицы Excel. Лист с данными ускорения должен называться «Данные ускорения», чтобы модуль знал, в каком листе содержатся данные.
Вопрос
В модуле RF‑/DYNAM Pro появляется ошибка № 1759: «Таблица Microsoft Excel 'данных по ускорению' не найдена». В чем может быть причина?
У вас есть какие-нибудь вопросы?
Длина: 00:00:52 min
Длина: 00:00:30 min
Длина: 00:00:41 min
Длина: 00:01:12 min
Длина: 00:01:00 min
Длина: 00:00:57 min

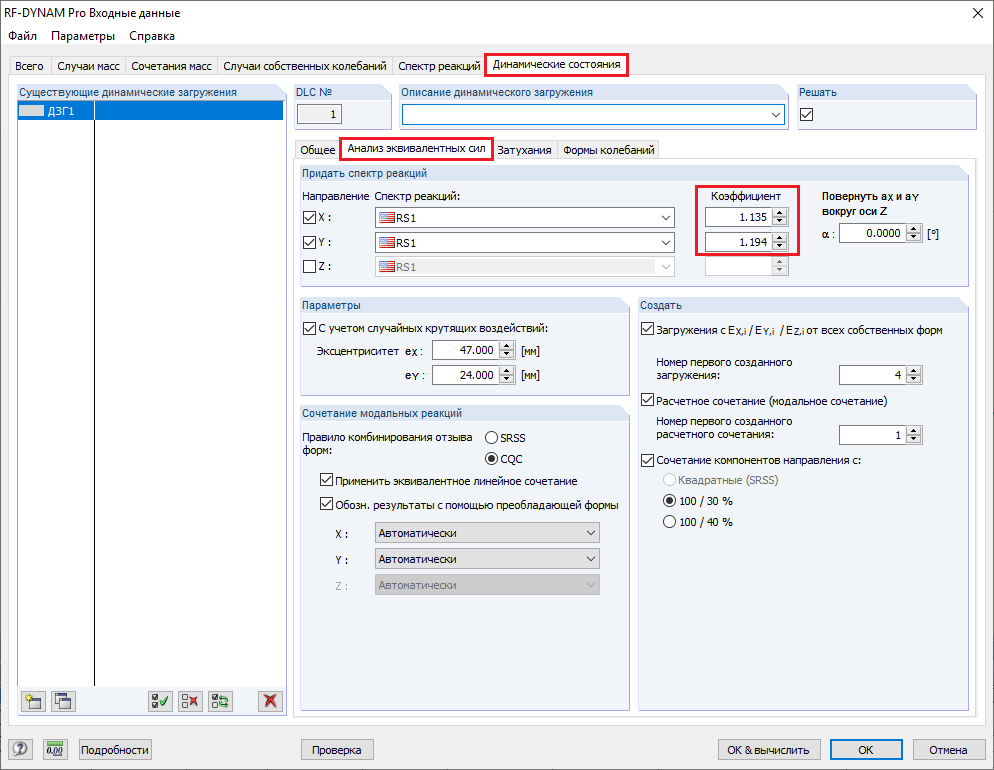

Анализ спектра реакции является одним из наиболее часто применяемых методов в сейсмических расчётах. Этот метод имеет множество преимуществ. Наиболее значимое из них - это упрощение: Сложность землетрясения упрощается до такой степени, что расчёт можно выполнить с приемлемыми усилиями. Недостатком этого метода является то, что из-за такого упрощения теряется много информации. Один из способов смягчить этот недостаток — использовать эквивалентное линейное сочетание при комбинировании модальных реакций. В этой статье данная опция объясняется на примере.

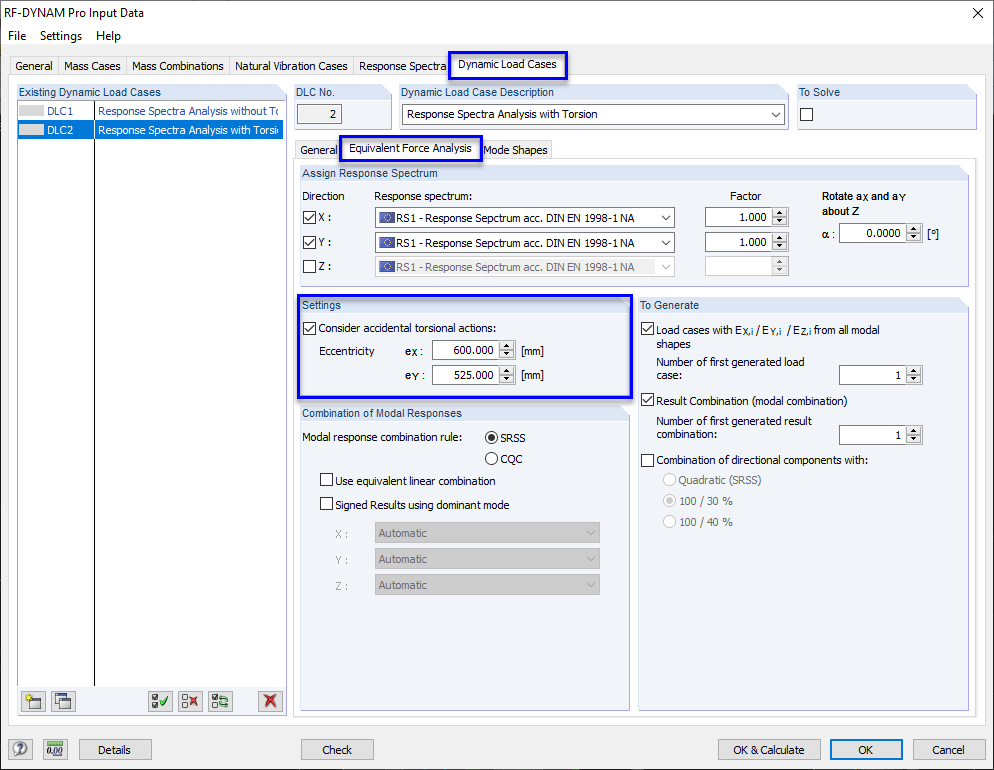

Чтобы учесть в анализе спектра реакции неточности, связанные с расположением масс, были в нормах определены соответствующие правила, которые необходимо соблюдать как в упрощенном, так и в мультимодальном анализе спектра реакции. Эти правила предусматривают следующий общий алгоритм: Масса этажа должна быть смещена на определенный эксцентриситет, что приводит к возникновению крутящего момента.

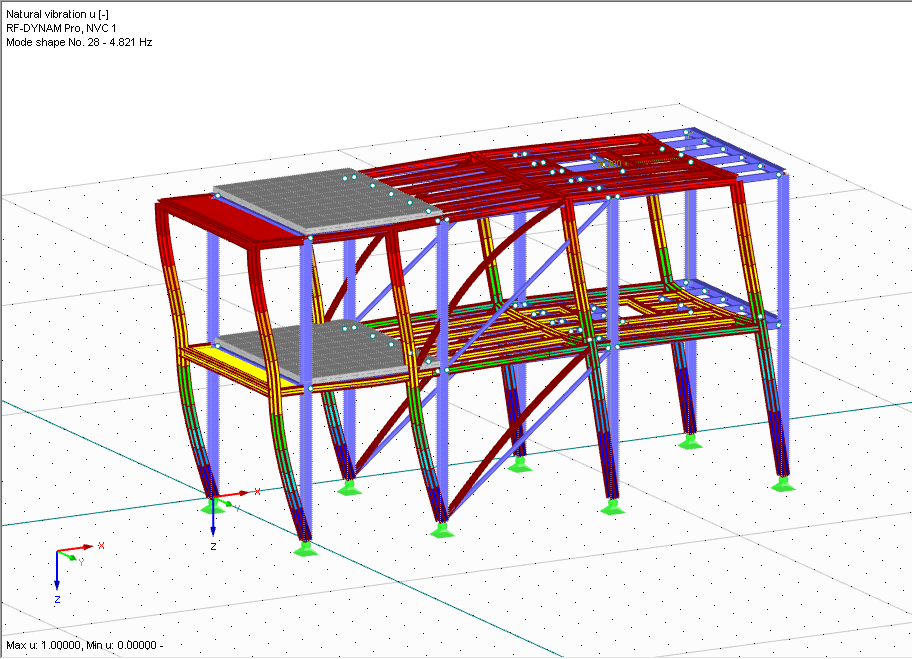

Когда на конструкцию действуют гравитационные нагрузки, возникает боковое смещение. В свою очередь, возникает вторичный опрокидывающий момент, поскольку нагрузка от собственного веса продолжает действовать на элементы в положении с боковым смещением. Этот эффект также известен как «P-Delta (Δ)». Разд. 12.9.1.6 нормы ASCE 7-16 и комментарии NBC 2015 определяют, когда эффекты P-Delta должны быть учтены в модальном анализе спектра реакции.
В программе RFEM Вы можете выполнить анализ спектра реакций по норме ASCE 7-16. Эта норма описывает определение сейсмических нагрузок для американского рынка. Может возникнуть необходимость учитывать эффект P-Delta из-за жёсткости всей конструкции, чтобы рассчитать внутренние силы и выполнить общий расчёт.

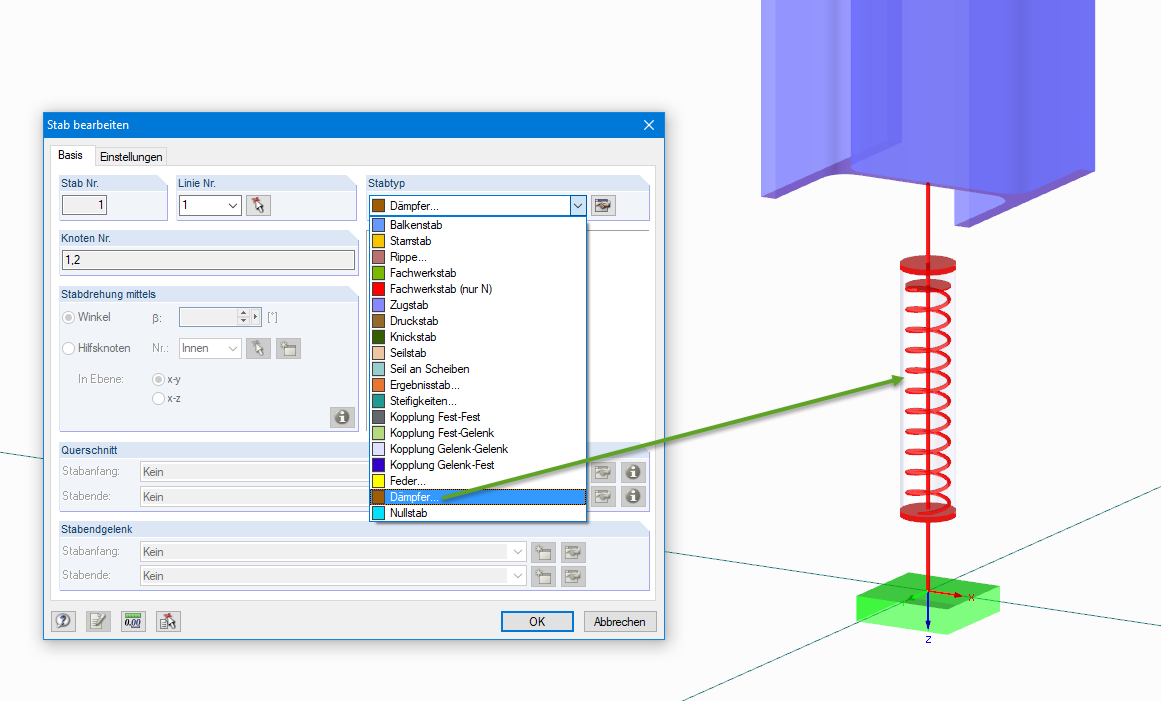

Тип стержня 'Амортизатор' можно в программе RFEM/RSTAB применить для анализа истории во времени, который осуществляется с помощью дополнительных модулей RF-/DYNAM Pro - Forced Vibrations и RF-/DYNAM Pro - Nonlinear Time History. Данный элемент линейного вязкого затухания учитывает все силы, зависящие от скорости.
В отношении вязкоупругости тип стержня 'Амортизатор' аналогичен модели Кельвина-Фойгта, которая состоит из демпфирующего элемента и упругой пружины (оба соединенные параллельно).
Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
В диалоговом окне «Querschnittпечать,
В RFEM 6 и RSTAB 9 у вас есть возможность вставить «Визуальные объекты» в качестве направляющих объектов. Можно импортировать файлы в форматах 3ds, stl и obj.
Эти объекты позволяют создать лучшую ссылку на размеры и размеры.
Какое значение имеет суперпозиция в динамическом расчете по правилу CQC?
В модуле RF‑/DYNAM Pro есть два различных дополнительных модуля для анализа спектра реакций. В чем могут быть разные результаты работы обоих дополнительных модулей?
Как отобразить результаты дополнительного модуля RF‑/DYNAM Pro в протоколе результатов?
В модуле RF‑/DYNAM Pro доступно затухание Рэлея. Как определить и использовать эти коэффициенты?
В дополнительном модуле RF‑/DYNAM Pro доступны для линейного анализа изменений во времени два метода решения. В чем они отличаются?
В модуле RF‑/DYNAM Pro доступна у расчета случая масс функция «От собственного веса конструкции». Нужно ли для учета статической нагрузки на конструкцию всегда активировать данную функцию?
