Réponse:

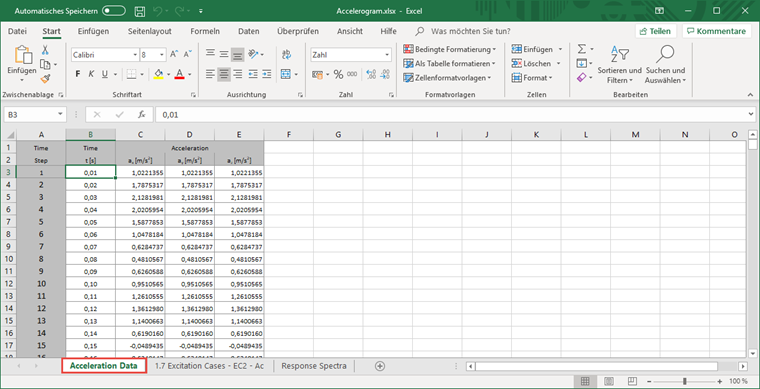

Ce message d'erreur s'explique par le titre incorrect de la feuille Excel. La feuille contenant les données d'accélération doit être nommée « Données d'accélération » afin que le module sache dans quelle feuille les données se trouvent.
Question
Dans RF-/DYNAM Pro, j'obtiens l'erreur n°1759 : « Impossible de trouver la feuille de calcul Microsoft Excel « Données d'accélération ». » Pourquoi ?
